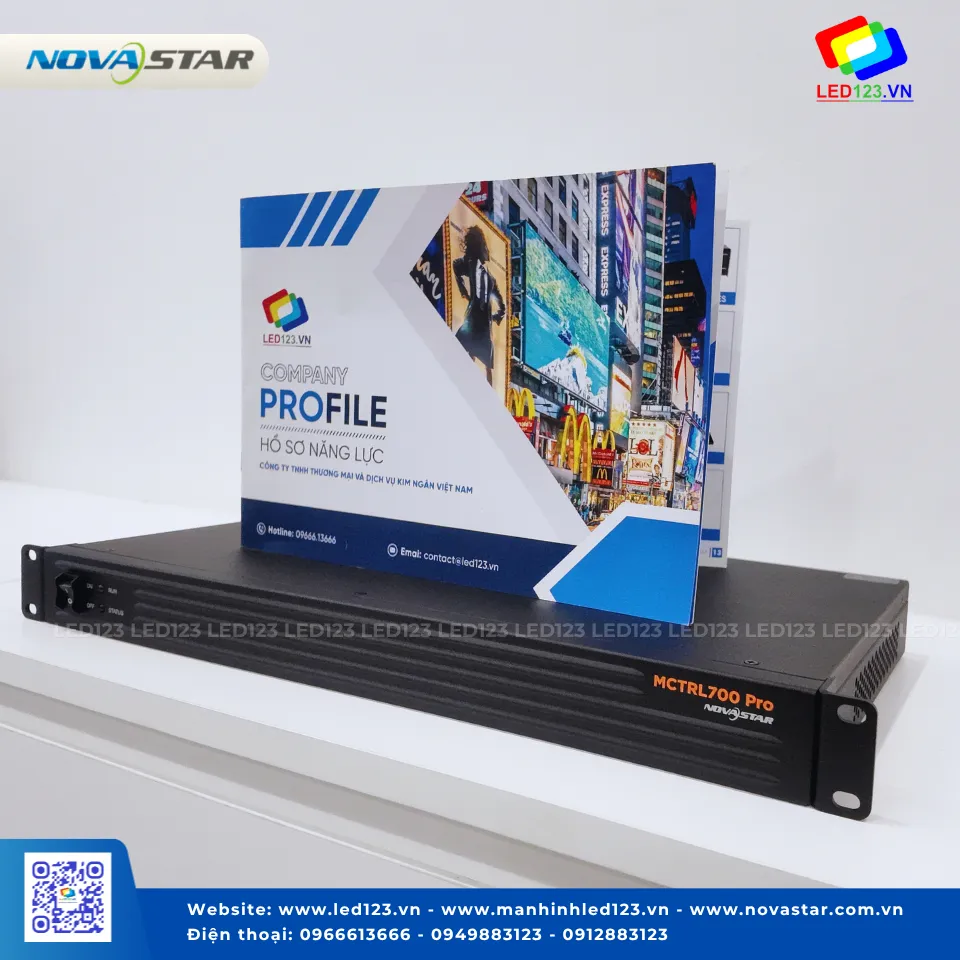

MCTRL700 Pro là gì?

MCTRL700 Pro là bộ xử lý hình ảnh LED được nâng cấp từ MCTRL700 tiêu chuẩn, bổ sung cấu hình LAN qua phần mềm, cảm biến ánh sáng môi trường và chế độ Low Latency. Sản phẩm phù hợp cho rental và lắp đặt cố định: concert, sự kiện trực tiếp, trung tâm giám sát an ninh, sự kiện thể thao quy mô lớn.

Chứng nhận: FCC, CE, IC, CCC.

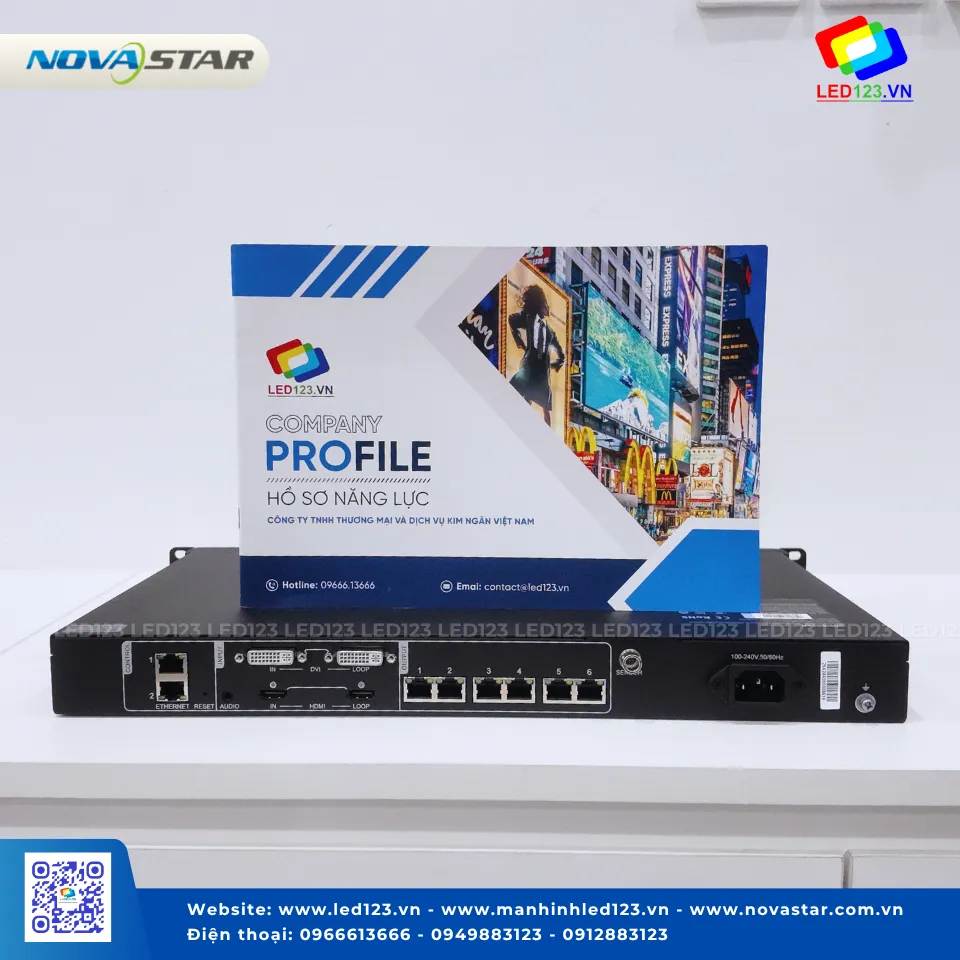

Thông số kết nối và cổng giao tiếp

Cổng tín hiệu đầu vào

Cả hai cổng hình hỗ trợ tần số 24/25/30/48/50/60Hz và EDID management cho phép khai báo độ phân giải tùy chỉnh. Nguồn vào giới hạn 8-bit RGB 4:4:4 — không hỗ trợ 10/12-bit như dòng MCTRL660, cần lưu ý nếu dự án yêu cầu dải màu mở rộng.

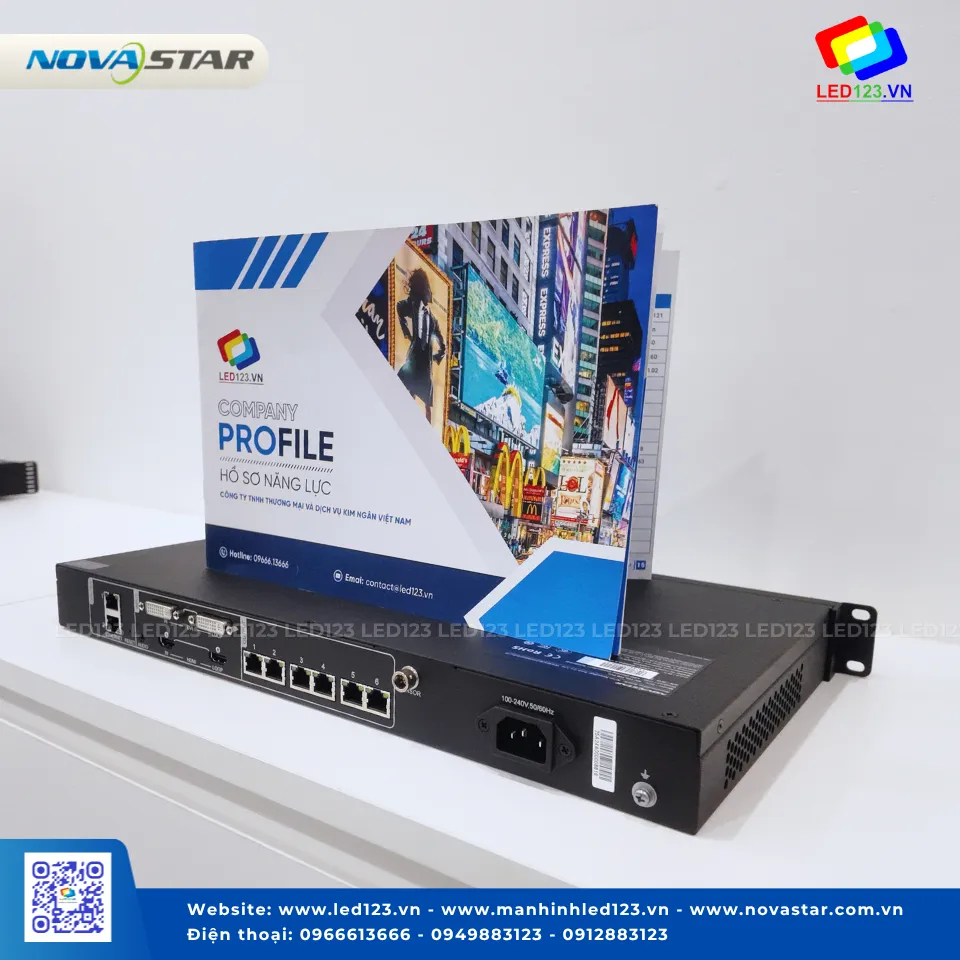

Cổng Ethernet output và cách tính tải mỗi cổng

6 cổng Gigabit Ethernet output, hỗ trợ hot backup giữa các cổng. Cổng 1 và 2 khi dùng kèm multifunction card còn xuất được audio output.

Tải tối đa mỗi cổng phụ thuộc tần số quét, theo công thức: Tải × 24 × tần số quét < 1000 × 1000 × 1000 × 0,95:

Ở 60Hz — tần số phổ biến nhất — tải mỗi cổng dừng ở khoảng 650.000 điểm ảnh, cần tính trước số cabinet trên mỗi đường Ethernet để tránh vượt tải.

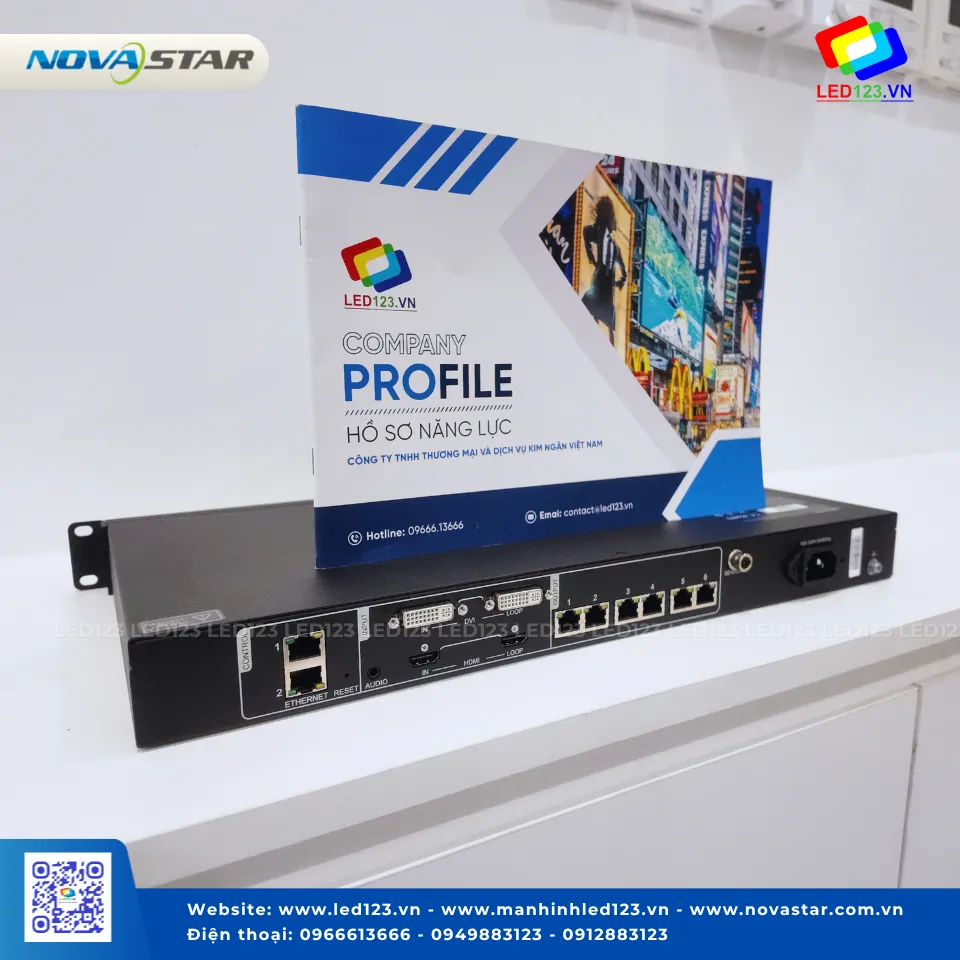

Cổng điều khiển và cascade thiết bị

2 cổng Ethernet điều khiển có chức năng ngang hàng, hỗ trợ TCP/IP, tích hợp sẵn chuyển mạch mạng nên cascade tối đa 20 thiết bị trên cùng LAN mà không cần switch/router. Nút Reset: giữ 3 giây để đưa IP về mặc định (192.168.0.10); giữ 10 giây để khởi động lại mềm.

Tính năng nổi bật

Chế độ Low Latency: điều kiện kích hoạt

Khi bật, độ trễ xử lý giảm còn 0-frame, dưới 1ms — phù hợp ứng dụng cần đồng bộ hình ảnh gần như tức thời. Điều kiện bắt buộc: tất cả cổng Ethernet phải tải cabinet theo chiều dọc và cùng tọa độ Y = 0. Nghĩa là cách chia tải màn hình phải thiết kế đúng quy tắc này từ đầu, không bật tùy ý trên cấu hình đã dựng sẵn kiểu khác.

Cảm biến ánh sáng tự động

Cảm biến giám sát độ sáng môi trường để tự động điều chỉnh độ sáng màn hình theo điều kiện thực tế — tính năng mà cả MCTRL700 bản thường và dòng MCTRL660 đều không có. Lưu ý: chỉ tương thích cảm biến ánh sáng chính hãng NovaStar.

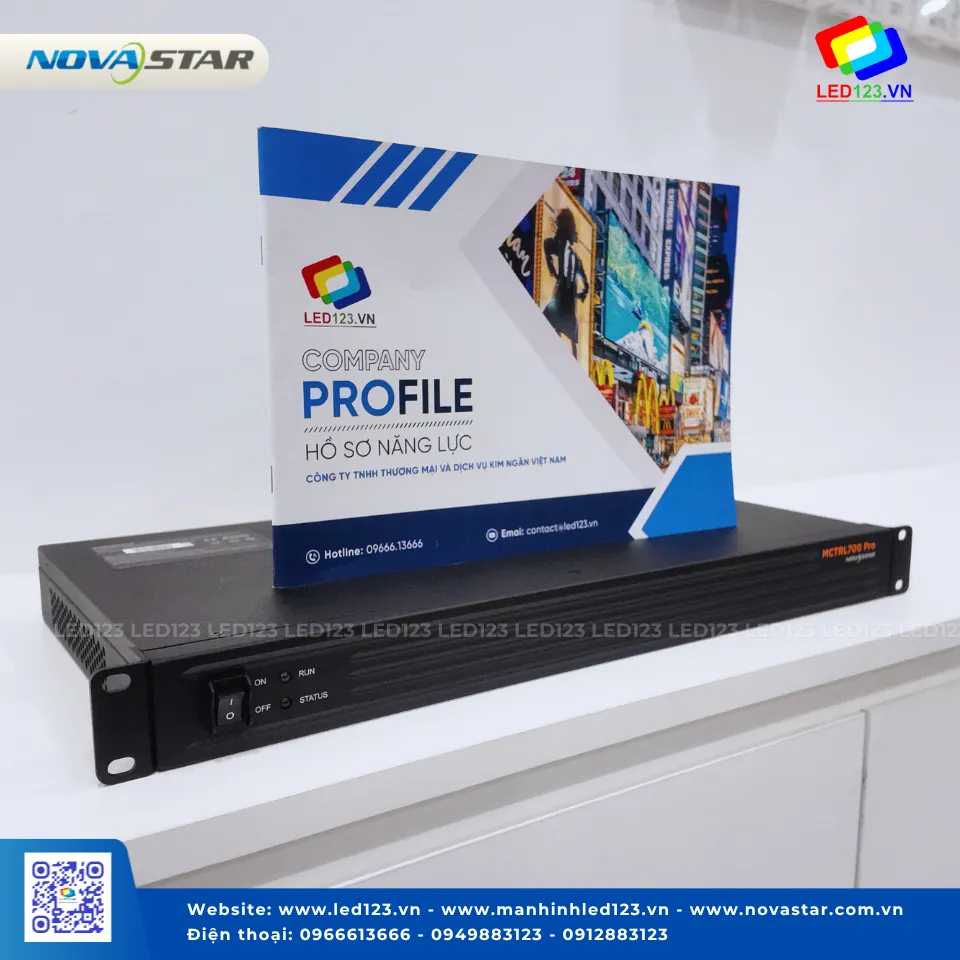

Thông số vật lý, điện năng và phụ kiện

Công suất 17W thấp hơn đáng kể so với các bộ xử lý cùng phân khúc tải, phù hợp cho dàn rack lắp nhiều thiết bị cascade mà không tạo áp lực lớn lên hệ thống điện tại chỗ.

Lưu ý lắp đặt: thiết bị chỉ đặt được theo chiều ngang, không lắp dọc hoặc lộn ngược.

So sánh MCTRL700 Pro với MCTRL700, MCTRL660 và MCTRL660 Pro

Bốn model cùng phân khúc tải trên 2 triệu điểm ảnh, khác nhau ở cổng kết nối và tính năng vận hành:

So với MCTRL700 (bản tiêu chuẩn), khác biệt lớn nhất của MCTRL700 Pro là chuyển từ điều khiển UART sang 2 cổng Ethernet có sẵn chuyển mạch mạng, đồng thời bổ sung cảm biến ánh sáng và Low Latency. So với MCTRL660 Pro — model có màn hình LCD tại chỗ và cổng quang truyền xa — MCTRL700 Pro không có hai tính năng này nhưng bù lại có cảm biến ánh sáng tích hợp, phù hợp hơn khi ưu tiên tự động điều chỉnh độ sáng và cấu hình đơn giản qua Ethernet.

MCTRL700 Pro phù hợp với dự án nào?

• Hệ thống rental cần cascade nhiều thiết bị nhanh mà không phát sinh chi phí switch mạng
• Màn hình LED ngoài trời/bán ngoài trời cần tự động điều chỉnh độ sáng theo môi trường
• Ứng dụng đòi hỏi độ trễ hình ảnh cực thấp: sân khấu tương tác, hiển thị dữ liệu thời gian thực
• Trung tâm giám sát an ninh cần cấu hình mạng linh hoạt từ xa

Câu hỏi thường gặp

MCTRL700 Pro tải được bao nhiêu điểm ảnh? Tối đa 1.920×1.200@60Hz, tương đương khoảng 2,3 triệu điểm ảnh.

Low Latency có áp dụng cho mọi cấu hình màn hình không? Không, chỉ khi tất cả cổng Ethernet tải cabinet theo chiều dọc và chung tọa độ Y = 0.

MCTRL700 Pro có hỗ trợ nguồn 10-bit/12-bit không? Không, chỉ nhận 8-bit RGB 4:4:4. Cần 10/12-bit nên xem MCTRL660 hoặc MCTRL660 Pro.
