Giới thiệu bộ xử lý MCTRL R5

MCTRL R5 là bộ xử lý hình ảnh LED do NovaStar Tech phát triển, được giới thiệu là thiết bị đầu tiên trong dòng bộ điều khiển của hãng hỗ trợ xoay hình ảnh (image rotation) ở bất kỳ góc nào, thay vì chỉ xoay 90°/180° cố định như phần lớn bộ xử lý phổ thông. Tính năng này không hoạt động độc lập trên MCTRL R5 mà cần phối hợp với card thu A8s hoặc A10s Pro và phần mềm SmartLCT — ba thành phần này tạo thành một bộ giải pháp đồng bộ.

Chứng nhận: FCC, RoHS, UL&CUL, CE, CB, IC

Cổng tín hiệu đầu vào

MCTRL R5 có 3 cổng vào, mỗi cổng phục vụ một nhóm nhu cầu khác nhau:

Cả ba cổng đều hỗ trợ hàng loạt độ phân giải chuẩn dựng sẵn (1024×768, 1280×720, 1920×1080, 2560×1600, 3840×1080...) ở nhiều tần số quét từ 24Hz đến 120Hz tùy độ phân giải, giúp việc phối ghép với các nguồn phát khác nhau (máy chủ đồ họa, bộ dựng hình, camera phát trực tiếp) không bị giới hạn bởi chuẩn cứng.

Lưu ý khi thiết kế hệ thống xoay hình: nếu dự án bắt buộc dùng nguồn 10-bit (ví dụ để giữ dải màu rộng), tính năng xoay ảnh sẽ không khả dụng - cần cân nhắc đánh đổi giữa chất lượng màu và khả năng xoay góc ngay từ khâu lên phương án kỹ thuật.

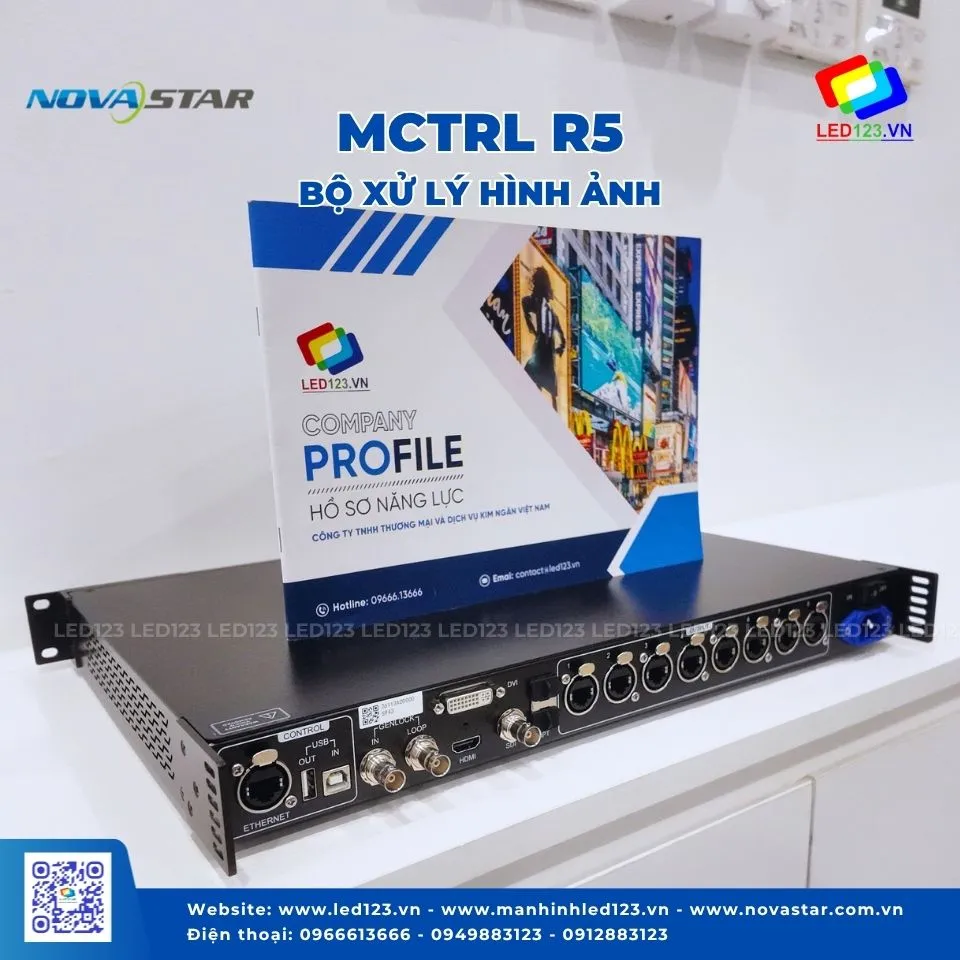

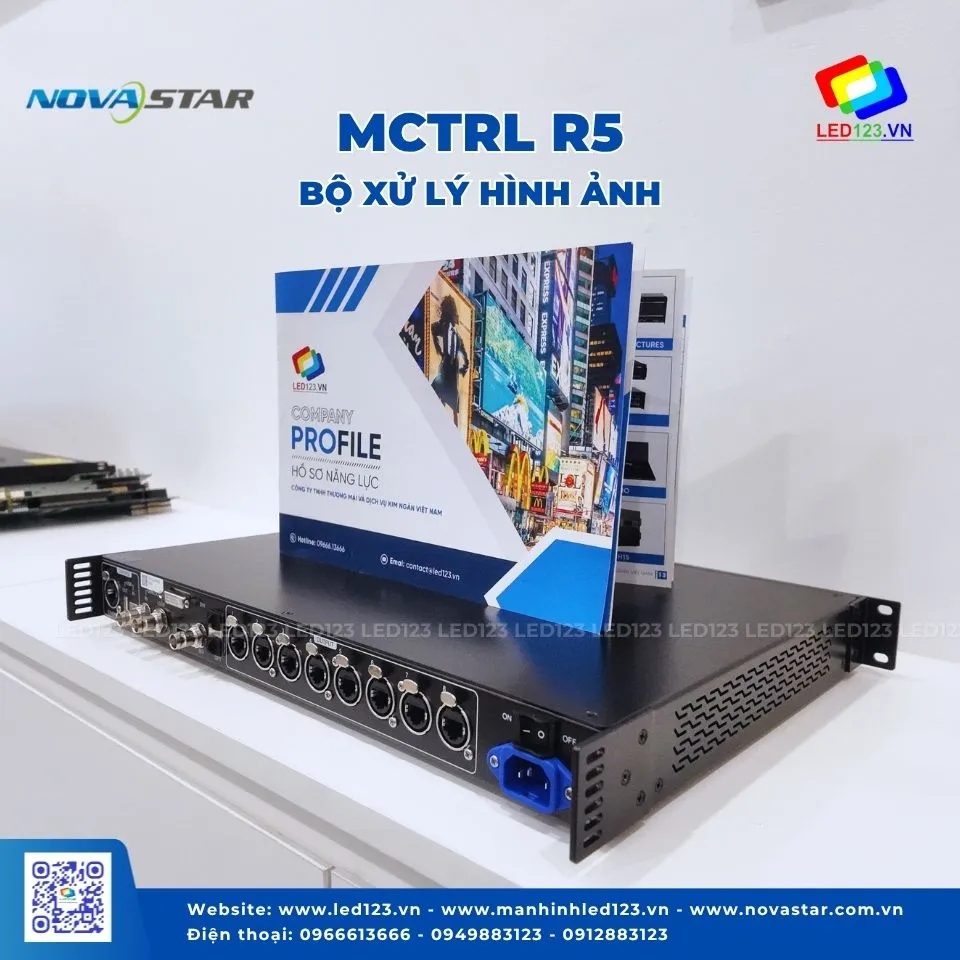

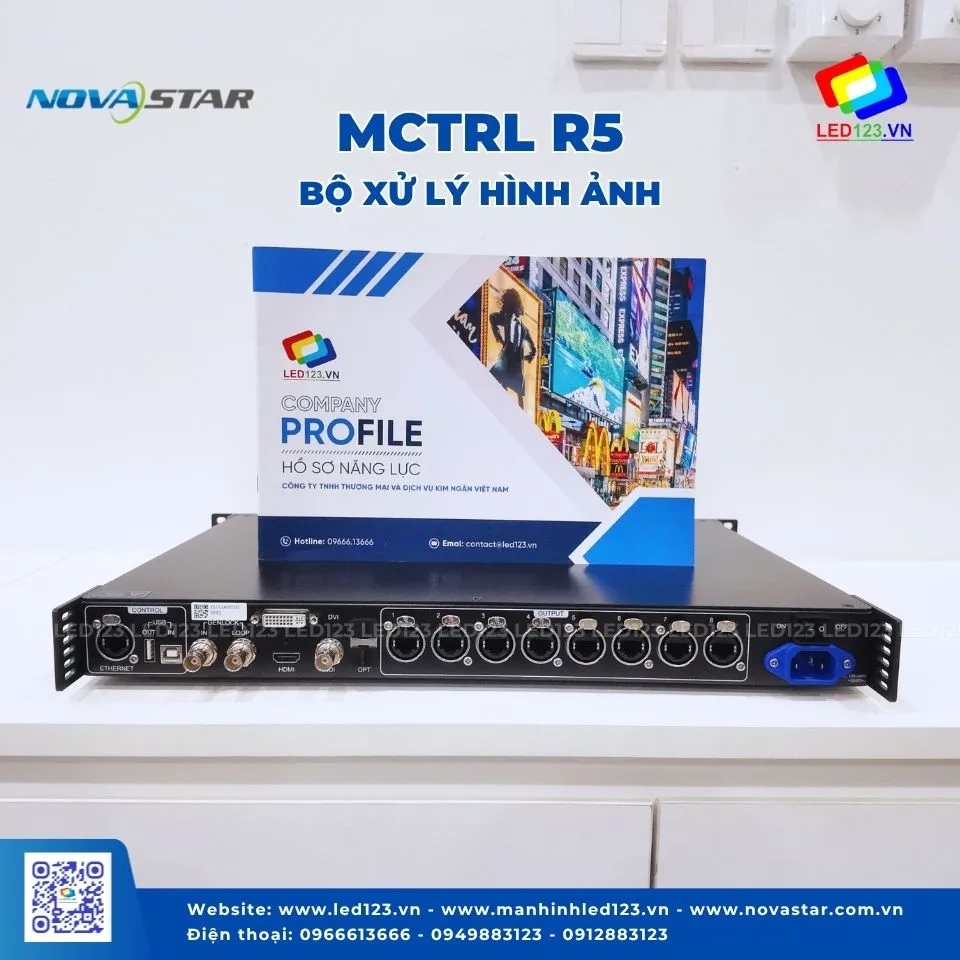

Cổng tín hiệu đầu ra và khả năng dự phòng

• 8 cổng Gigabit Ethernet (RJ45): tải tối đa mỗi cổng 650.000 điểm ảnh với nguồn 8-bit, giảm còn 325.000 điểm ảnh nếu dùng nguồn 10-bit. Các cổng hỗ trợ redundancy (dự phòng) lẫn nhau, không truyền được audio.
• 2 cổng quang 10G (OPT1–OPT2): OPT1 sao chép và xuất toàn bộ dữ liệu đang chạy trên 8 cổng Ethernet; OPT2 là kênh lặp lại của OPT1. Phù hợp khi cần kéo cáp khoảng cách xa hoặc làm đường truyền dự phòng cho các sự kiện không được phép gián đoạn tín hiệu.

Xử lý màu sắc và hiệu chỉnh

MCTRL R5 hỗ trợ hiệu chỉnh độ sáng và màu sắc ở cấp độ từng điểm ảnh (pixel-level) khi phối hợp cùng hệ thống hiệu chỉnh độ chính xác cao của NovaStar, giúp loại bỏ chênh lệch độ sáng/màu giữa các module LED — đặc biệt hữu ích khi thi công màn hình ghép từ nhiều lô sản xuất hoặc sau thời gian sử dụng dài có hiện tượng lệch màu.

Mở rộng hệ thống: cascade và cập nhật firmware

• Cascade tối đa 8 thiết bị thông qua cổng USB IN (type-B, dùng để nhận tín hiệu ghép nối hoặc kết nối PC debug) và USB OUT (type-A, xuất tín hiệu sang thiết bị kế tiếp trong chuỗi).
• Cổng GENLOCK IN-LOOP: đồng bộ tín hiệu chuẩn Bi-Level, Tri-Level và Black burst — cần thiết khi hệ thống có nhiều nguồn phát hoặc phải đồng bộ với thiết bị phát sóng chuyên dụng.
• Cập nhật firmware qua cổng USB ở mặt trước máy, không cần tháo thiết bị khỏi rack.

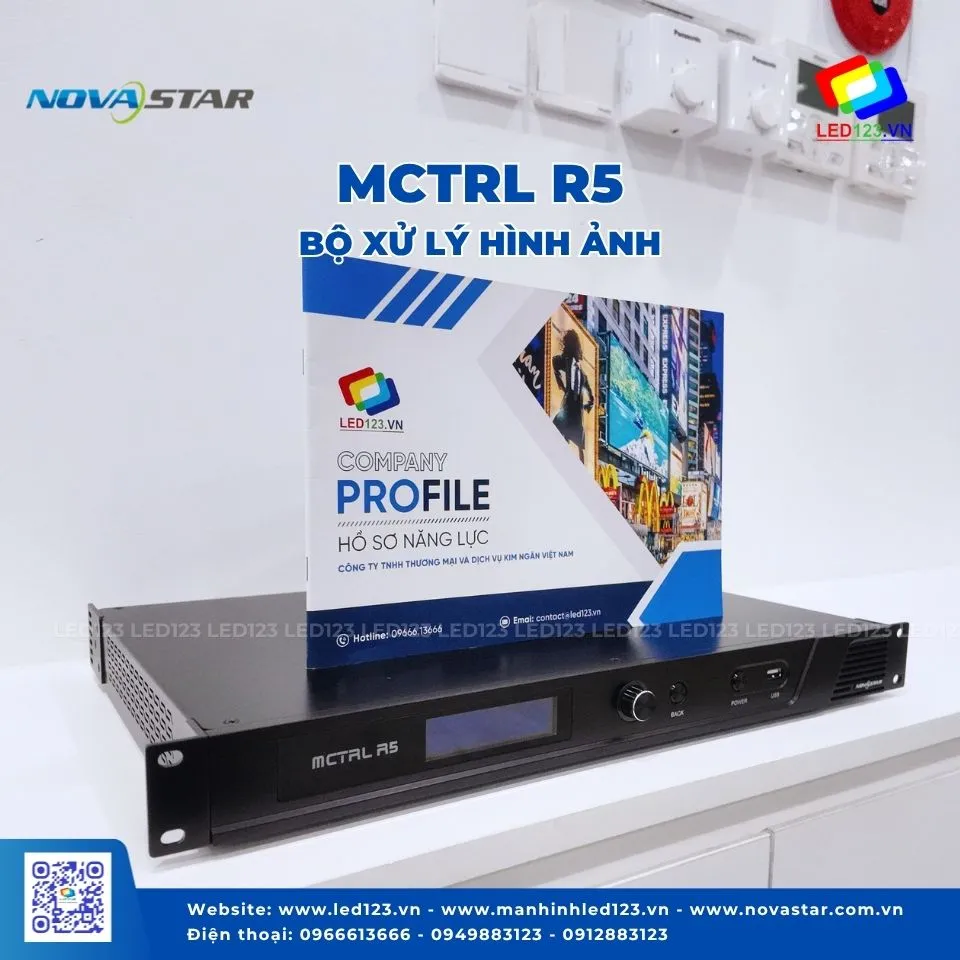

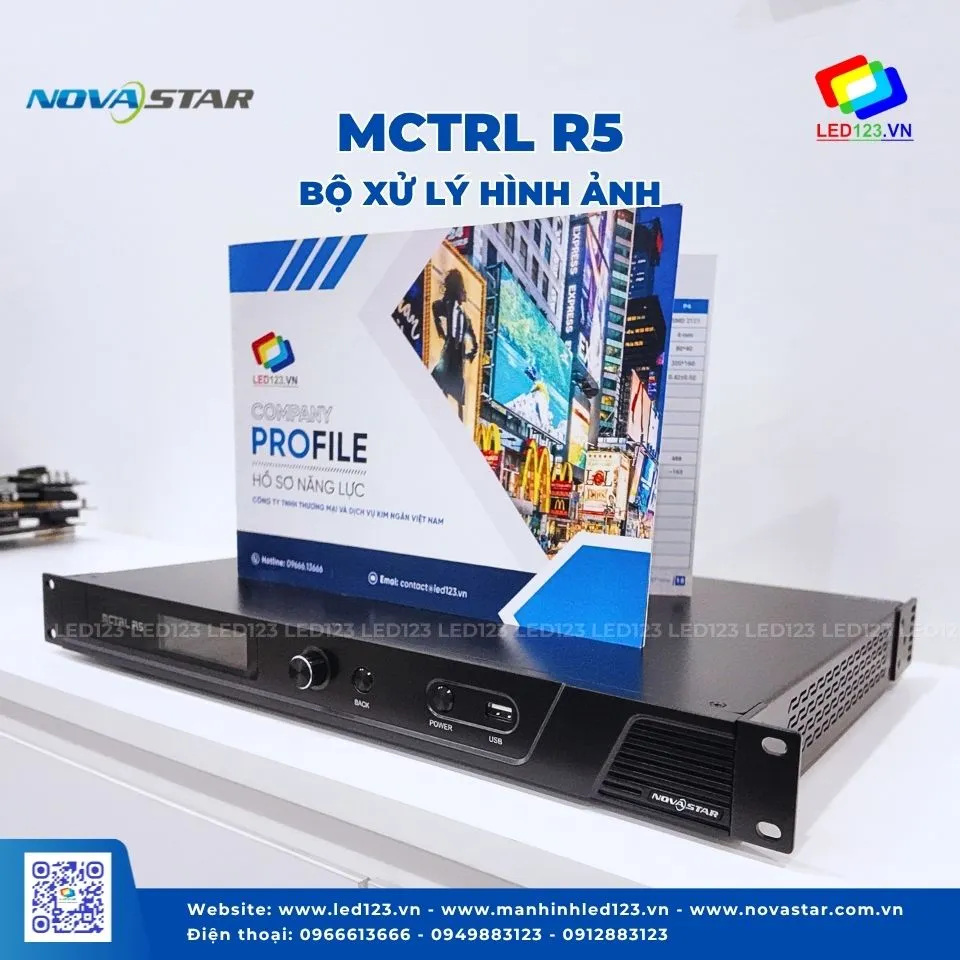

Bảng điều khiển mặt trước

Thông số vật lý và môi trường vận hành

Mức tiêu thụ 25W thuộc nhóm thấp trong phân khúc bộ xử lý có tải trên 3 triệu điểm ảnh tương đương, phù hợp cho các dàn rack chạy liên tục nhiều ngày tại sự kiện mà không phát sinh yêu cầu tản nhiệt đặc biệt.

Phụ kiện đi kèm

1 dây nguồn, 1 cáp Ethernet, 1 cáp USB, 1 cáp HDMI, 1 cáp DVI.

MCTRL R5 phù hợp với dự án nào?

Với tổ hợp 3 cổng vào đa dạng (SDI/HDMI/DVI), khả năng xoay hình linh hoạt và 8 cổng Ethernet có dự phòng, MCTRL R5 thường được lựa chọn cho:

• Màn hình LED sân khấu, concert, sự kiện — nơi thiết kế sân khấu thay đổi theo từng show và cần cấu hình lại góc màn hình nhanh
• Màn hình LED cố định dạng dài/hẹp không theo tỷ lệ khung hình chuẩn (hành lang, mặt tiền, cầu thang cuốn)
• Trung tâm giám sát an ninh, phòng điều hành cần nguồn SDI ổn định
• Màn hình LED cho các sự kiện thể thao quy mô lớn, Olympic Games và tương tự

Câu hỏi thường gặp

MCTRL R5 tải tối đa bao nhiêu điểm ảnh? Lên đến 3.840×1.080@60Hz cho một thiết bị, hỗ trợ độ phân giải tùy chỉnh trong giới hạn này thay vì chỉ các chuẩn dựng sẵn.

Xoay hình ảnh trên MCTRL R5 hoạt động thế nào? Cần phối hợp với card thu A8s hoặc A10s Pro và phần mềm SmartLCT; màn hình phải được cấu hình cả trên MCTRL R5 lẫn trong SmartLCT trước khi thiết lập góc xoay. Nguồn 10-bit không hỗ trợ tính năng này.

MCTRL R5 ghép nối được tối đa bao nhiêu thiết bị? Tối đa 8 thiết bị qua cổng USB IN-OUT.

Cổng SDI trên MCTRL R5 có chỉnh được độ phân giải đầu vào không? Không. Cổng 6G-SDI không hỗ trợ cấu hình độ phân giải hay bit depth, thiết bị nhận đúng theo tín hiệu nguồn phát ra.

MCTRL R5 có hỗ trợ audio qua cổng Ethernet output không? Không, 8 cổng Ethernet output không truyền audio.
