HDMI là gì?

1. HDMI là gì?

HDMI là viết tắt của High-Definition Multimedia Interface, nghĩa là giao diện đa phương tiện độ nét cao.

HDMI cho phép truyền hình ảnh kỹ thuật số và âm thanh kỹ thuật số thông qua một sợi cáp duy nhất.

HDMI được sử dụng rất phổ biến trong:

• Laptop và máy tính PC.
• Tivi và Smart TV.
• Máy chiếu.
• Camera, máy quay.
• Đầu phát media.
• Máy chơi game.
• Thiết bị truyền hình và livestream.
• Video Switcher.
• Video Processor.
• Bộ điều khiển màn hình LED.

Trong hệ thống màn hình LED, HDMI thường đóng vai trò là cổng đầu vào tín hiệu hình ảnh.

Ví dụ:

Laptop/PC → HDMI → Video Processor → Sending Card → Receiving Card → Module LED

Do đó, chất lượng và khả năng của cổng HDMI có ảnh hưởng trực tiếp đến nguồn tín hiệu mà hệ thống LED có thể tiếp nhận.

2. Các chuẩn HDMI phổ biến

Các phiên bản HDMI thường gặp gồm:

HDMI 1.3 → HDMI 1.4 → HDMI 2.0 → HDMI 2.1

Mỗi thế hệ được cải tiến về khả năng truyền dữ liệu, độ phân giải, tần số quét và các tính năng hình ảnh, âm thanh.

* 48 Gbps là mức tối đa của HDMI 2.1 khi thiết bị và cáp hỗ trợ đầy đủ chế độ FRL tương ứng.

3. HDMI 1.3 – chuẩn phổ biến trên thiết bị đời cũ

HDMI 1.3 được giới thiệu từ năm 2006 và có băng thông tối đa khoảng 10,2 Gbps.

So với các thế hệ HDMI trước đó, HDMI 1.3 cải thiện đáng kể khả năng truyền dữ liệu và hỗ trợ màu sắc tốt hơn.

Đặc điểm HDMI 1.3

• Băng thông tối đa 10,2 Gbps.
• Hỗ trợ Full HD.
• Hỗ trợ Deep Color.
• Hỗ trợ các định dạng âm thanh chất lượng cao.
• Phù hợp với các thiết bị hình ảnh đời cũ.

HDMI 1.3 từng xuất hiện nhiều trên đầu Blu-ray, receiver, TV, máy chiếu và các thiết bị trình chiếu.

HDMI 1.3 trong hệ thống LED

HDMI 1.3 vẫn có thể đáp ứng tốt khi nguồn tín hiệu chủ yếu là 1920 × 1080 @ 60Hz.

Tuy nhiên, nếu hệ thống LED yêu cầu tín hiệu 4K@60Hz thì HDMI 1.3 không phải lựa chọn phù hợp.

4. HDMI 1.4 – bước tiến lên 4K

HDMI 1.4 là một phiên bản rất quan trọng vì bắt đầu đưa khả năng hỗ trợ 4K vào hệ thống HDMI phổ thông.

Băng thông tối đa vẫn là:

10,2 Gbps

Tuy nhiên, HDMI 1.4 bổ sung nhiều tính năng mới.

Khả năng 4K

HDMI 1.4 có thể hỗ trợ các tín hiệu 4K phổ biến như:

3840 × 2160 @ 24Hz

3840 × 2160 @ 25Hz

3840 × 2160 @ 30Hz

Trong khi đó Full HD:

1920 × 1080 @ 60Hz

vẫn được hỗ trợ tốt.

Các tính năng nổi bật

• 4K.
• 3D.
• HDMI Ethernet Channel.
• Audio Return Channel – ARC.
• Hỗ trợ âm thanh kỹ thuật số.
• Hỗ trợ Deep Color.

HDMI 1.4 và màn hình LED

HDMI 1.4 có thể xuất hiện trên các bộ xử lý LED, laptop, camera và thiết bị trình chiếu.

Nếu hệ thống LED chỉ cần nguồn Full HD@60Hz, HDMI 1.4 hoàn toàn có thể đáp ứng.

Tuy nhiên:

HDMI 1.4 không đồng nghĩa với 4K@60Hz.

Đây là một trong những hiểu nhầm phổ biến nhất khi lựa chọn thiết bị.

5. HDMI 2.0 – chuẩn quan trọng đối với màn hình LED

HDMI 2.0 nâng băng thông lên:

18 Gbps

Đây là bước nâng cấp lớn so với HDMI 1.4.

Điểm nổi bật nhất là khả năng hỗ trợ:

3840 × 2160 @ 60Hz

Do đó HDMI 2.0 được sử dụng rất phổ biến trên:

• Laptop.
• PC.
• Smart TV.
• Camera.
• Máy chiếu.
• Video Processor.
• Bộ điều khiển màn hình LED.

HDMI 2.0 hỗ trợ những gì?

Tùy cấu hình thiết bị, HDMI 2.0 có thể hỗ trợ:

• 4K@60Hz.
• HDR.
• BT.2020.
• Màu 10-bit hoặc cao hơn trong một số cấu hình.
• Nhiều kênh âm thanh.
• ARC.
• CEC.

HDMI 2.0 trong hệ thống LED

Đây là chuẩn rất đáng quan tâm khi lựa chọn bộ xử lý hình ảnh LED.

Ví dụ:

Máy tính 4K@60Hz

↓

HDMI 2.0

↓

LED Video Processor

↓

Sending Controller

↓

Receiving Card

↓

Màn hình LED

Nếu bộ xử lý hỗ trợ HDMI 2.0 và đầu vào 4K@60Hz, người dùng có thể đưa nguồn hình ảnh 4K@60Hz vào hệ thống LED.

6. HDMI 2.1 – chuẩn HDMI thế hệ mới

HDMI 2.1 là thế hệ HDMI cao cấp hơn, được thiết kế để đáp ứng nhu cầu truyền tải hình ảnh có độ phân giải và tần số quét rất cao.

Băng thông tối đa có thể đạt:

48 Gbps

với thiết bị hỗ trợ đầy đủ FRL.

HDMI 2.1 hỗ trợ

• 4K@120Hz.
• 8K tùy cấu hình.
• HDR nâng cao.
• Dynamic HDR.
• VRR.
• ALLM.
• eARC.
• FRL.

HDMI 2.1 và màn hình LED

HDMI 2.1 đặc biệt hữu ích với những hệ thống cần:

• Nguồn 4K@120Hz.
• Hình ảnh chuyển động nhanh.
• Gaming.
• Sân khấu cao cấp.
• Hệ thống LED có độ phân giải lớn.
• Hệ thống cần băng thông đầu vào cao.

Tuy nhiên, cần lưu ý:

Có HDMI 2.1 không có nghĩa thiết bị chắc chắn hỗ trợ toàn bộ tính năng HDMI 2.1.

Khi mua thiết bị cần kiểm tra cụ thể:

• Độ phân giải tối đa.
• Tần số quét.
• Băng thông.
• Bit depth.
• HDR.
• VRR.
• FRL.

7. HDMI ARC là gì?

ARC là viết tắt của:

Audio Return Channel

Có thể hiểu đơn giản là kênh âm thanh phản hồi.

ARC cho phép TV truyền âm thanh ngược trở lại soundbar hoặc AV Receiver thông qua cổng HDMI hỗ trợ ARC.

Ví dụ:

TV

↓

HDMI ARC

↓

Soundbar

Thay vì phải sử dụng thêm một đường truyền âm thanh riêng, HDMI ARC cho phép truyền âm thanh qua cáp HDMI.

ARC có liên quan đến độ phân giải không?

Không.

ARC chủ yếu liên quan đến âm thanh, không phải khả năng xử lý 4K, 8K hay refresh rate của hình ảnh.

8. HDMI eARC là gì?

eARC là viết tắt của:

Enhanced Audio Return Channel

Đây là phiên bản nâng cao của ARC.

eARC cung cấp băng thông âm thanh lớn hơn và hỗ trợ nhiều định dạng âm thanh chất lượng cao hơn.

So sánh ARC và eARC

eARC đặc biệt phù hợp với hệ thống:

Smart TV + Soundbar + AV Receiver + hệ thống âm thanh cao cấp

9. HDMI ARC khác HDMI 1.4/2.0/2.1 như thế nào?

Đây là vấn đề rất nhiều người nhầm lẫn.

HDMI 1.4, HDMI 2.0, HDMI 2.1

→ là các phiên bản/chuẩn của HDMI.

Trong khi:

ARC

→ là một tính năng truyền âm thanh.

Do đó có thể hiểu:

HDMI 2.0 có thể hỗ trợ ARC.

HDMI 2.1 có thể hỗ trợ eARC.

Không nên gọi "HDMI ARC" là một phiên bản HDMI độc lập giống HDMI 2.0 hay HDMI 2.1.

10. HDMI và HDR

HDR là viết tắt của:

High Dynamic Range

HDR giúp tăng khả năng thể hiện:

• Độ sáng.
• Độ tương phản.
• Chi tiết vùng sáng.
• Chi tiết vùng tối.
• Dải màu.

Một số chuẩn HDR phổ biến:

• HDR10.
• HDR10+.
• Dolby Vision.
• HLG.

Khả năng HDR thực tế phụ thuộc vào nguồn phát, HDMI, bộ xử lý hình ảnh, màn hình và nội dung.

11. HDMI và VRR

VRR là:

Variable Refresh Rate

Tức là tần số quét có thể thay đổi linh hoạt theo tốc độ khung hình của nguồn.

VRR đặc biệt hữu ích trong:

• Gaming.
• PC.
• TV cao cấp.

Mục tiêu là giảm hiện tượng:

• Xé hình.
• Giật hình.
• Không đồng bộ giữa nguồn và màn hình.

12. HDMI và ALLM

ALLM là:

Auto Low Latency Mode

Tính năng này cho phép thiết bị tự động chuyển sang chế độ có độ trễ thấp khi phát hiện nội dung phù hợp, chẳng hạn như game.

ALLM thường xuất hiện trong hệ sinh thái HDMI 2.1.

13. HDMI và CEC

CEC là:

Consumer Electronics Control

CEC cho phép nhiều thiết bị kết nối HDMI có thể điều khiển lẫn nhau.

Ví dụ:

Bật TV → Soundbar tự bật

hoặc:

Tắt TV → Soundbar tự chuyển sang chế độ chờ

CEC rất hữu ích trong hệ thống giải trí gia đình.

14. HDMI 1.4, 2.0 và 2.1 nên dùng khi nào?

HDMI 1.4

Phù hợp:

• Full HD.
• 4K@30Hz.
• Laptop/TV đời cũ.
• Hệ thống LED không yêu cầu nguồn 4K@60Hz.

HDMI 2.0

Phù hợp:

• 4K@60Hz.
• TV 4K.
• Laptop/PC.
• Camera.
• Video Processor.
• Màn hình LED hội trường.
• Màn hình LED sân khấu.

HDMI 2.1

Phù hợp:

• 4K@120Hz.
• 8K tùy cấu hình.
• Gaming.
• Hệ thống LED cao cấp.
• Hệ thống yêu cầu băng thông rất cao.
• Hệ thống âm thanh cao cấp sử dụng eARC.

15. Khi chọn Video Processor cho màn hình LED cần kiểm tra gì?

Không nên chỉ nhìn vào thông tin:

"HDMI 2.0"

hoặc:

"HDMI 2.1"

Mà cần kiểm tra đầy đủ thông số.

1. Input Resolution

Ví dụ:

1920 × 1080

3840 × 2160

4096 × 2160

2. Input Refresh Rate

Ví dụ:

60Hz

120Hz

3. HDMI Version

HDMI 1.4 / HDMI 2.0 / HDMI 2.1.

4. Bandwidth

Băng thông thực tế của cổng HDMI.

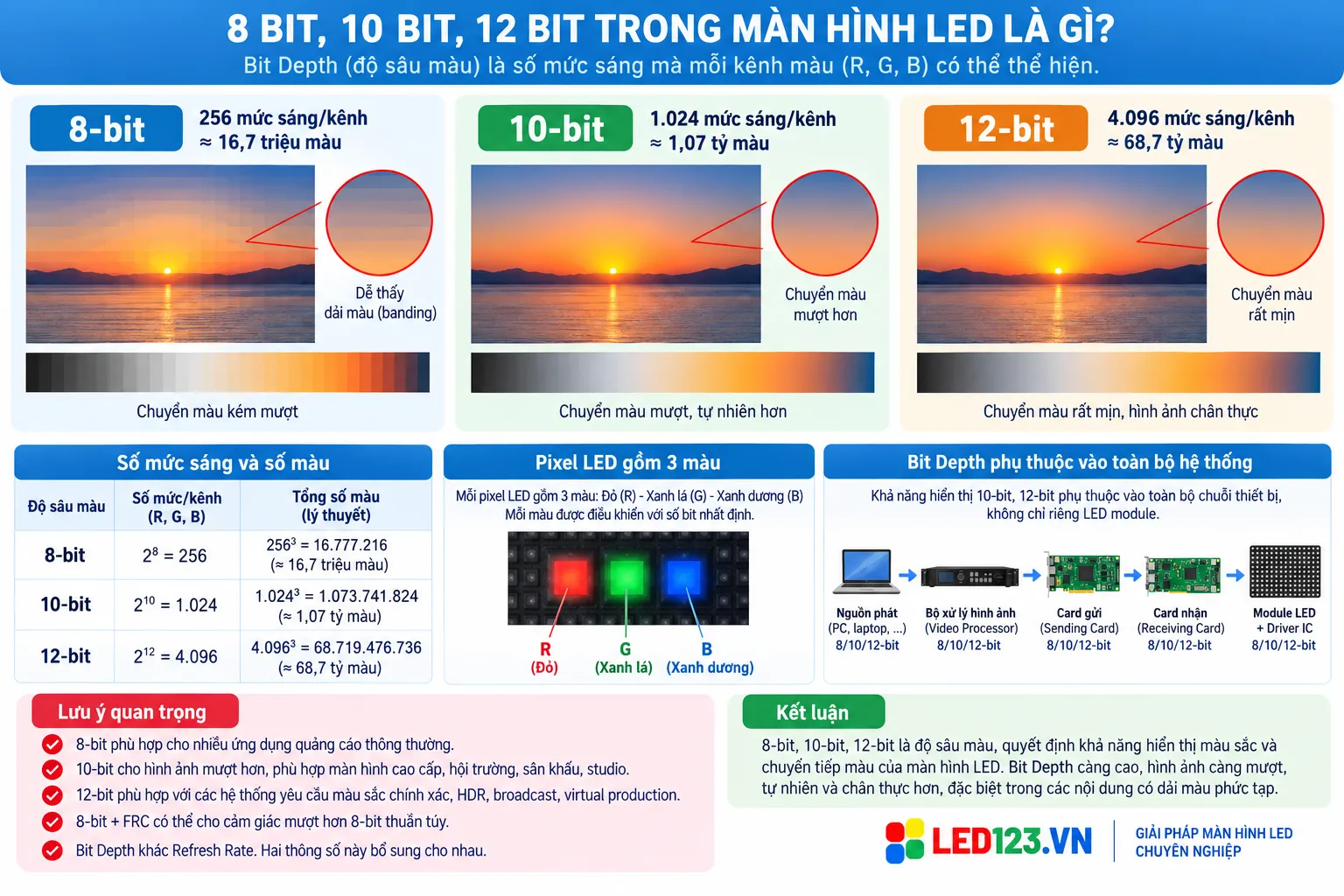

5. Bit Depth

8-bit, 10-bit, 12-bit...

6. HDR

Kiểm tra thiết bị có hỗ trợ HDR hay không.

7. Output Resolution

Đây là thông số đặc biệt quan trọng đối với LED.

Ví dụ màn hình LED có độ phân giải:

3840 × 1080 pixel

thì bộ xử lý phải có khả năng xuất đủ số pixel cần thiết.

8. Output Refresh Rate

Đây là tần số xuất tới hệ thống LED.

Cần phân biệt:

Input Refresh Rate

và

LED Output Refresh Rate

Hai thông số này không hoàn toàn giống nhau.

16. Một ví dụ thực tế

Giả sử hệ thống gồm:

Laptop

Xuất:

3840 × 2160 @ 60Hz

↓

HDMI 2.0

↓

Video Processor

↓

Sending Card

↓

Receiving Card

↓

Màn hình LED P2.5

Trong trường hợp này, HDMI 2.0 có thể đáp ứng nguồn 4K@60Hz nếu cả laptop, cáp và bộ xử lý đều hỗ trợ đúng cấu hình.

Nếu thay bằng thiết bị chỉ hỗ trợ HDMI 1.4, nguồn 4K có thể bị giới hạn ở mức khoảng 30Hz trong cấu hình tiêu chuẩn.

17. Cần chọn HDMI nào cho màn hình LED?

Không phải hệ thống LED nào cũng cần HDMI 2.1.

Màn hình LED quảng cáo

Nếu nguồn chủ yếu là:

1920 × 1080 @ 60Hz

→ HDMI 1.4 hoặc HDMI 2.0 có thể đã đủ.

Màn hình LED hội trường

Nếu cần:

4K@60Hz

→ nên ưu tiên HDMI 2.0 trở lên.

Màn hình LED sân khấu cao cấp

Nếu cần:

4K@120Hz

hoặc nguồn hình ảnh tốc độ cao:

→ nên xem xét HDMI 2.1 và toàn bộ chuỗi thiết bị phải đồng bộ khả năng.

18. Những hiểu lầm thường gặp về HDMI

Hiểu lầm 1: HDMI 1.4 không chạy được 4K

Không hoàn toàn đúng.

HDMI 1.4 có thể hỗ trợ 4K ở các mức refresh thấp hơn, phổ biến 24/25/30Hz.

Hiểu lầm 2: HDMI 2.0 luôn chạy 4K@60Hz

Không nhất thiết.

Cần xem cấu hình màu, bit depth, chroma và giới hạn cụ thể của thiết bị.

Hiểu lầm 3: Có HDMI 2.1 là chắc chắn 8K

Không.

Cần kiểm tra độ phân giải, refresh rate, FRL và băng thông thực tế của thiết bị.

Hiểu lầm 4: HDMI ARC là HDMI 2.1

Không.

ARC là tính năng âm thanh, không phải phiên bản HDMI.

Hiểu lầm 5: HDMI càng mới thì màn hình LED càng đẹp

Không hoàn toàn.

Chất lượng hình ảnh cuối cùng còn phụ thuộc vào:

Nguồn → HDMI → Video Processor → Sending Card → Receiving Card → Module LED → Calibration

19. Kết luận

HDMI là một thành phần quan trọng trong chuỗi tín hiệu của các hệ thống màn hình LED hiện đại.

Có thể ghi nhớ đơn giản:

HDMI 1.3

→ 10,2 Gbps
→ phù hợp Full HD.

HDMI 1.4

→ 10,2 Gbps
→ hỗ trợ 4K@30Hz trong cấu hình phổ biến
→ có ARC.

HDMI 2.0

→ 18 Gbps
→ hỗ trợ 4K@60Hz trong cấu hình phù hợp
→ rất phổ biến trên Video Processor và thiết bị LED.

HDMI 2.1

→ tối đa 48 Gbps với FRL đầy đủ
→ hỗ trợ các cấu hình 4K@120Hz, 8K và tính năng nâng cao tùy thiết bị
→ phù hợp với hệ thống hình ảnh cao cấp.

Trong khi đó:

ARC/eARC

→ tập trung vào truyền âm thanh.

Khi lựa chọn thiết bị cho màn hình LED, không nên chỉ quan tâm đến tên phiên bản HDMI mà cần xem băng thông, độ phân giải đầu vào, tần số quét, bit depth, HDR, khả năng xử lý và độ phân giải đầu ra.

Đây là những thông số quyết định bộ xử lý có thực sự đáp ứng được yêu cầu của hệ thống màn hình LED hay không.
