Nguồn LED 5V60A CZCL (A-300AB-5)

Nguồn LED 5V60A CZCL (A-300AB-5)

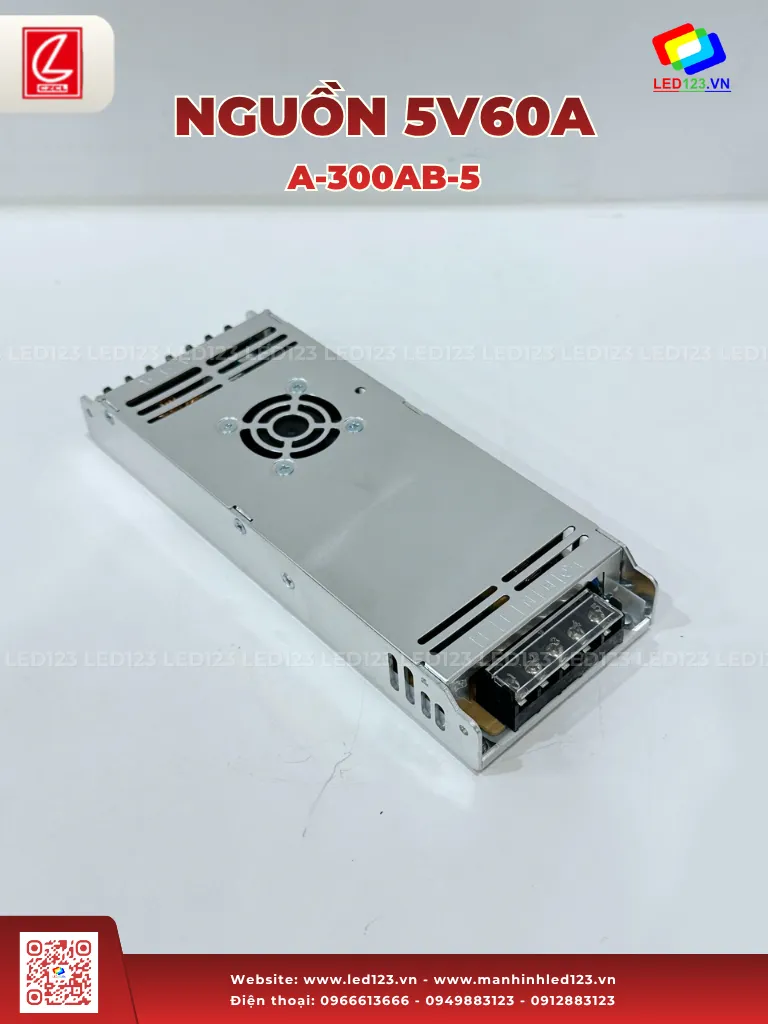

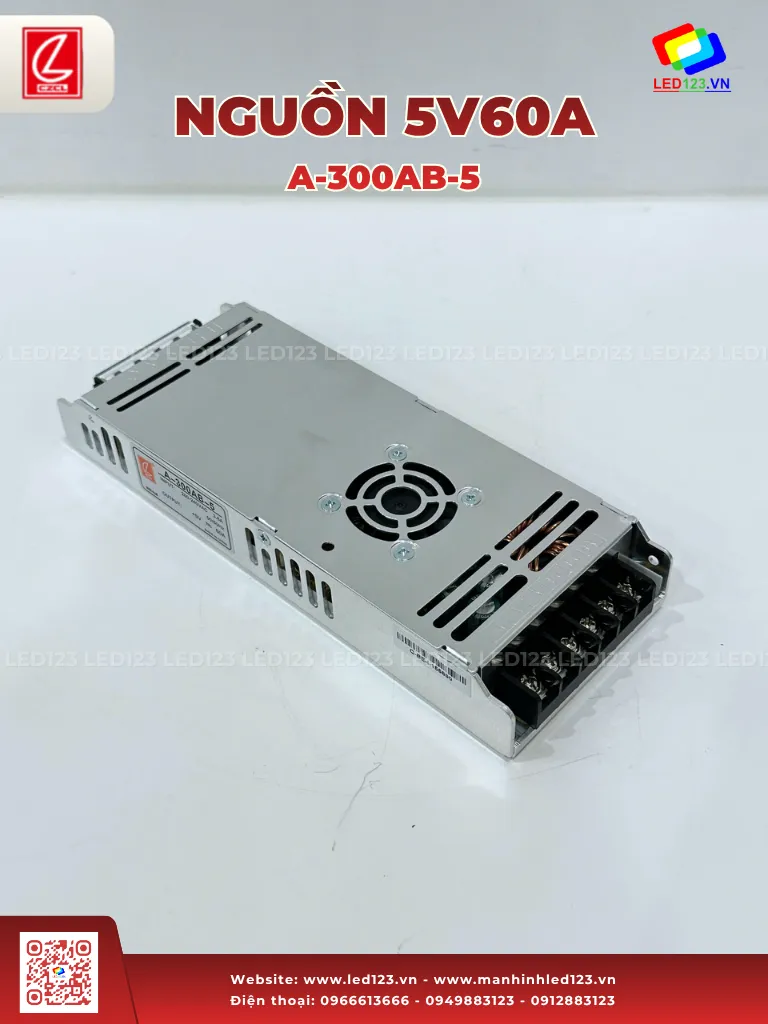

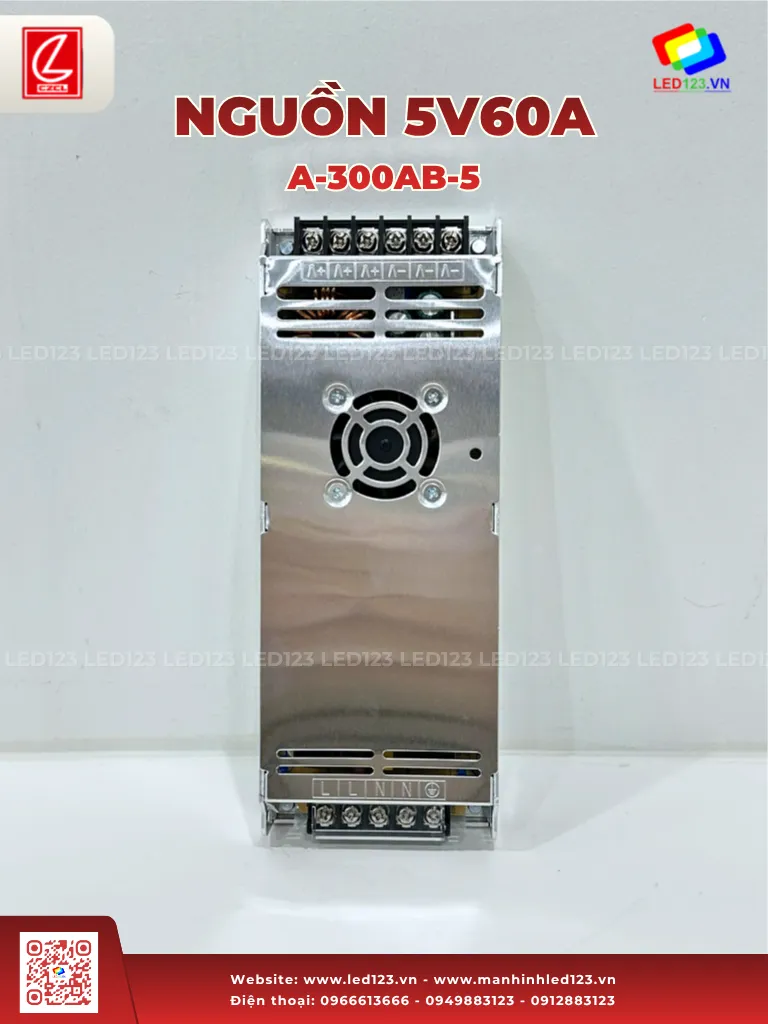

Nguồn 5V60A CZCL

Nguồn A-300AB-5 là phiên bản 5V/60A trong dòng nguồn A-300AB của CZCL, công suất 300W, nhận điện áp đầu vào 176–264V AC. Dòng A-300AB có nhiều mức điện áp ra (2.8V, 3.3V, 3.8V, 4.2V, 4.5V, 5V) dùng chung kiểu dáng cơ khí và cùng tản nhiệt bằng quạt. Bản 5V/60A là phiên bản phổ biến nhất khi lắp cho module LED chuẩn 5V cần dòng tải lớn.

Cách đặt tên model: A (nguồn 1 đầu ra) – 300 (công suất định mức) – AB (tên dòng sản phẩm) – 5 (điện áp đầu ra).

Thông số đầu vào và đầu ra

Đầu vào

<table> <tr><th>Thông số</th><th>Giá trị</th></tr> <tr><td>Dải điện áp đầu vào</td><td>176 – 264V AC</td></tr> <tr><td>Dòng điện đầu vào</td><td>230VAC/3.8A</td></tr> <tr><td>Dải tần số</td><td>47 – 63Hz</td></tr> <tr><td>Hiệu suất</td><td>≥ 86%</td></tr> <tr><td>Dòng rò điện</td><td>&lt; 1mA/240VAC</td></tr> <tr><td>Dòng khởi động</td><td>Cold start 60A/230VAC</td></tr> </table>

Đầu ra

<table> <tr><th>Thông số</th><th>Giá trị</th></tr> <tr><td>Điện áp đầu ra</td><td>5V DC</td></tr> <tr><td>Dòng đầu ra định mức</td><td>60A</td></tr> <tr><td>Công suất</td><td>300W</td></tr> <tr><td>Dải điều chỉnh điện áp</td><td>Không điều chỉnh được (cố định)</td></tr> <tr><td>Ripple và nhiễu</td><td>200mVp-p</td></tr> <tr><td>Thời gian khởi động, tăng áp</td><td>3000ms, 50ms/230VAC tải 100%</td></tr> <tr><td>Thời gian giữ áp (hold up time)</td><td>20ms/230VAC tải 100%</td></tr> <tr><td>Line regulation</td><td>± 0.5%</td></tr> <tr><td>Load regulation</td><td>± 1.0%</td></tr> <tr><td>Độ chính xác điện áp ra</td><td>± 1.0%</td></tr> </table>

Khác biệt so với nguồn 5V40A CZCL

So với nguồn 5V40A CZCL (A-200AF-5, dòng không quạt, 200W), nguồn 5V60A CZCL A-300AB-5 có công suất và dòng ra cao hơn (300W/60A so với 200W/40A), dùng quạt làm mát thay vì đối lưu tự nhiên, kích thước lớn hơn (212×81.5×31.2mm so với 190×82×30mm), và điện áp đầu ra cố định thay vì điều chỉnh được ±3%. Độ chính xác điện áp ra của A-300AB-5 cũng chặt hơn (±1.0% so với ±3.0% ở dòng adj.range của A-200AF-5), phù hợp các ứng dụng cần điện áp ra ổn định ở mức tải lớn.

Cơ chế bảo vệ và an toàn điện

Nguồn có bảo vệ quá tải và ngắn mạch, cả hai ở chế độ tự phục hồi (Hiccup):

• Quá tải: kích hoạt ở 110–150% tải định mức, tự phục hồi sau khi loại bỏ sự cố.
• Ngắn mạch: chế độ Hiccup, tự phục hồi sau khi loại bỏ sự cố.
• Quá áp và quá nhiệt: không có bảo vệ riêng biệt cho hai mục này.

Về an toàn điện, nguồn đạt tiêu chuẩn GB4943/UL1012. Chịu điện I/P-O/P ở mức 1.8KVac/10mA, I/P-CASE ở mức 1.5KVac/10mA, O/P-CASE ở mức 0.5KVAC/10mA, mỗi mục kiểm tra trong 1 phút. Điện trở cách điện tối thiểu 100M ohms giữa các cực (I/P-O/P, I/P-Case, O/P-Case).

Về tương thích điện từ (EMC), nguồn thiết kế tham chiếu EN55024, EN61000-4-2/3/4/5/6/8/11 (miễn nhiễm), GB17625.1 và EN61000-3-2/-3 (dòng hài), EN55022 (phát xạ nhiễu).

Điều kiện môi trường và độ bền cơ khí

<table> <tr><th>Thông số</th><th>Giá trị</th></tr> <tr><td>Nhiệt độ và độ ẩm hoạt động</td><td>-25°C đến 60°C, 20–95%RH không ngưng tụ (tham khảo đường cong derating)</td></tr> <tr><td>Nhiệt độ và độ ẩm lưu trữ</td><td>-40°C đến 85°C, 10–95%RH không ngưng tụ</td></tr> <tr><td>Độ cao lắp đặt</td><td>2000m; cứ tăng thêm 100m trên 2000m, nhiệt độ môi trường giảm 0.6°C</td></tr> <tr><td>Độ rung</td><td>10 – 500Hz, gia tốc 2G, mỗi chu kỳ quét 10 phút, 6 chu kỳ mỗi trục X, Y, Z</td></tr> <tr><td>Va đập</td><td>Gia tốc 20G, kéo dài 11ms, 3 lần va đập mỗi trục X, Y, Z</td></tr> <tr><td>MTBF</td><td>200.000 giờ ở 25°C, theo phương pháp MIL-217</td></tr> <tr><td>Kích thước</td><td>212 × 81.5 × 31.2mm (D×R×C)</td></tr> <tr><td>Trọng lượng</td><td>0.75kg/chiếc</td></tr> <tr><td>Đóng gói</td><td>30 chiếc/thùng, 24kg/thùng</td></tr> </table>

Dải nhiệt độ hoạt động -25°C đến 60°C thấp hơn 10°C so với nguồn 5V40A CZCL không quạt (-20°C đến 70°C), trong khi MTBF 200.000 giờ cũng thấp hơn mức 250.000 giờ của dòng A-200AF — hai điểm này phản ánh đặc thù của thiết kế dùng quạt cơ khí so với thiết kế đối lưu tự nhiên.

Lắp đặt và vận hành

☐ Cố định nguồn bằng vít M3×6mm, độ sâu vít tối đa 4mm, theo đúng kích thước cơ khí.

☐ Kiểm tra cực tính đầu vào/đầu ra, AC/DC, dương/âm trước khi cấp điện, tránh đấu ngược gây hỏng nguồn hoặc thiết bị tải.

☐ Dùng đồng hồ đo kiểm tra dây pha, dây trung tính, dây đất không bị chập, và đầu ra không ngắn mạch trước khi bật nguồn.

☐ Không sử dụng vượt công suất định mức 300W trong thời gian dài; chọn công suất dự phòng tối thiểu 30% so với tải thực tế (tải 100W nên dùng nguồn từ 130W trở lên).

☐ Đấu dây tiếp đất đáng tin cậy (tiết diện dây đất lớn hơn AWG18) để giảm nhiễu và đảm bảo an toàn.

☐ Khi vận hành ở tải đầy, bổ sung tấm nhôm tản nhiệt phụ trợ 400×400×3mm để hỗ trợ giải nhiệt.

☐ Vệ sinh định kỳ quạt tản nhiệt, tránh bụi bám làm giảm hiệu quả làm mát.

☐ Không tự ý sửa chữa khi nguồn gặp sự cố; liên hệ bộ phận kỹ thuật để được hỗ trợ.

Ứng dụng thực tế

Nguồn A-300AB-5 dùng cho:

• Màn hình LED (LED display)
• Đèn báo hiệu LED (LED indicator light)
• Tường LED TV (LED TV wall) và các ứng dụng hiển thị LED khác

Với công suất 300W và dòng ra 60A, nguồn phù hợp cho các khu vực cấp nguồn có mật độ module LED cao hơn so với nguồn 200W/40A cùng dòng, giúp giảm số lượng nguồn cần lắp trong cùng một tủ điện.

Câu hỏi thường gặp

1. Nguồn 5V60A CZCL dùng tản nhiệt bằng quạt hay tự nhiên?

Nguồn A-300AB-5 dùng quạt làm mát (Fan cooling), khác với nguồn 5V40A CZCL A-200AF-5 dùng đối lưu tự nhiên. Đây là điểm khác biệt chính giữa hai dòng A-200AF và A-300AB.

2. Điện áp đầu ra của nguồn có điều chỉnh được không?

Không. Dải điều chỉnh điện áp của A-300AB-5 ghi nhận là không áp dụng (cố định), khác với nguồn 5V40A CZCL A-200AF-5 có thể điều chỉnh ±3.0%.

3. Nguồn có bảo vệ quá áp và quá nhiệt không?

Không. Nguồn chỉ có bảo vệ quá tải (110–150% tải định mức) và bảo vệ ngắn mạch, cả hai ở chế độ tự phục hồi Hiccup, không có bảo vệ quá áp và quá nhiệt riêng biệt.

4. MTBF của nguồn là bao nhiêu?

200.000 giờ ở 25°C, đo theo phương pháp MIL-217.

5. Nên chọn công suất nguồn như thế nào so với tải thực tế?

Chọn nguồn có công suất dự phòng tối thiểu 30% so với công suất tải thực tế để kéo dài tuổi thọ, ví dụ tải tiêu thụ 100W nên dùng nguồn từ 130W trở lên.

6. Nguồn 5V60A CZCL đạt những tiêu chuẩn nào?

Nguồn thiết kế tham chiếu tiêu chuẩn an toàn GB4943/UL1012 và các tiêu chuẩn EMC EN55024, EN61000-4-2/3/4/5/6/8/11, GB17625.1, EN61000-3-2/-3, EN55022.
