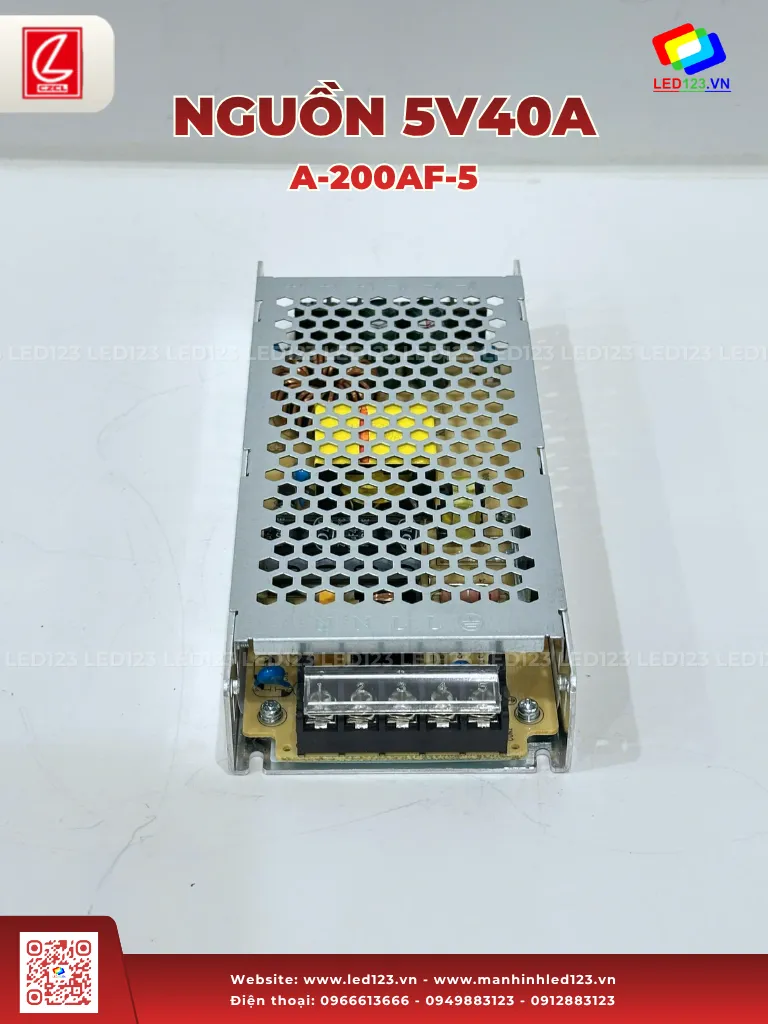

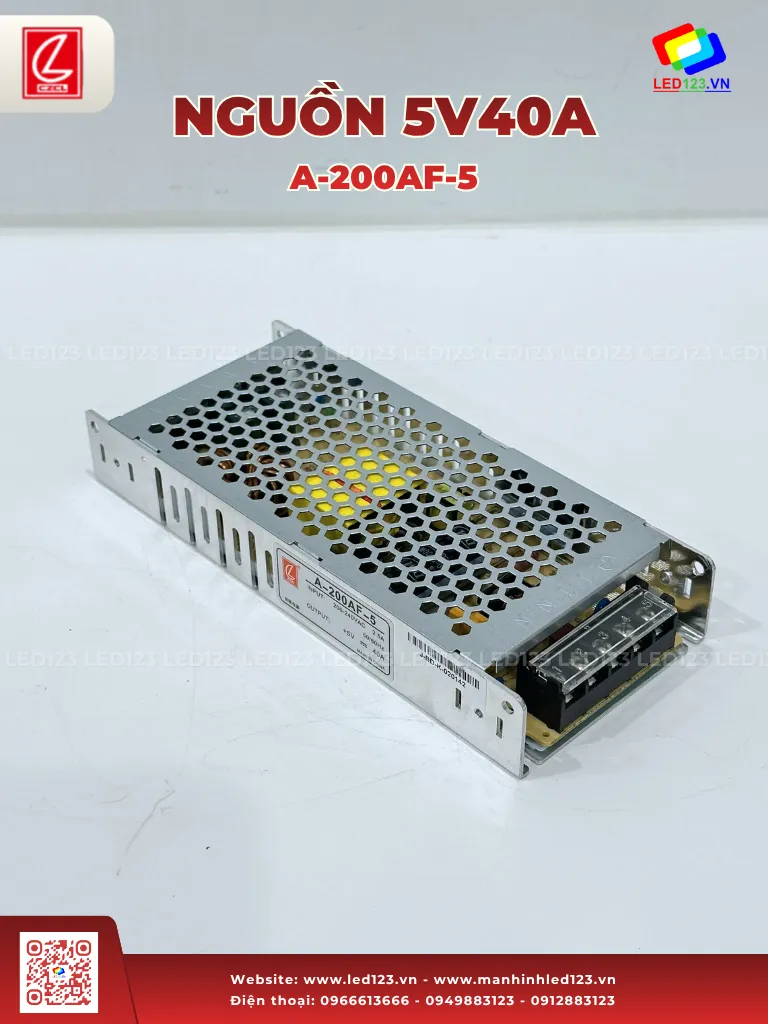

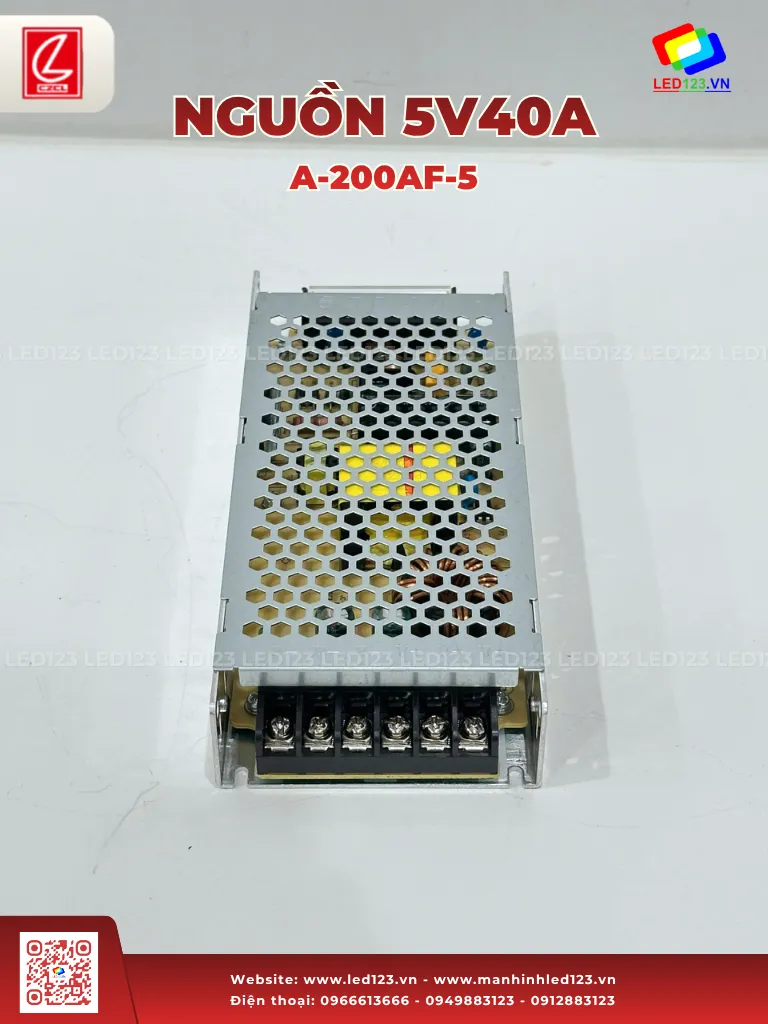

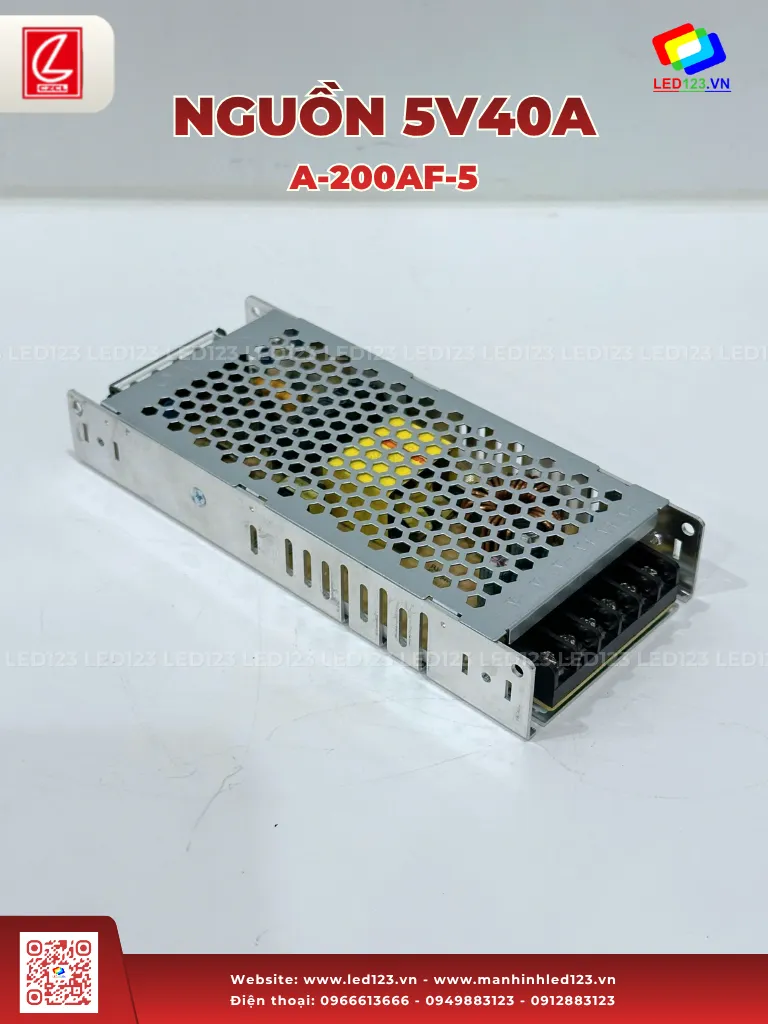

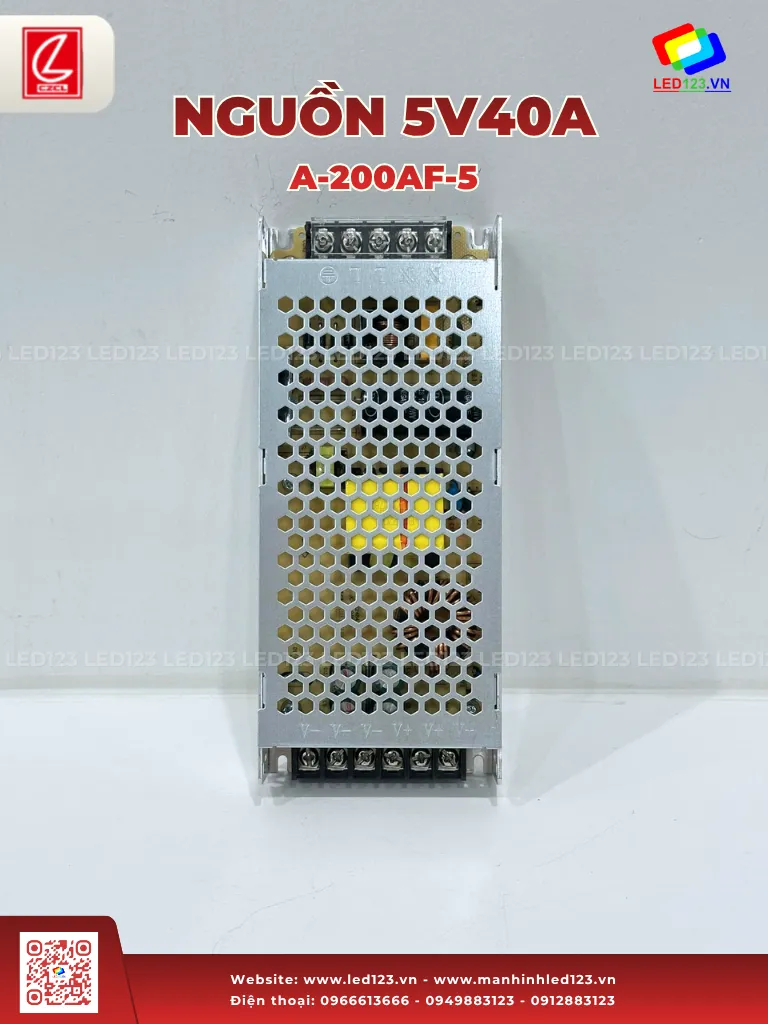

Nguồn LED 5V40A CZCL ( A-200AF-5)

Nguồn LED 5V40A CZCL ( A-200AF-5)

Nguồn 5V40A CZCL dùng cho ứng dụng nào?

Nguồn A-200AF-5 nguồn 5V40A CZCL (model:A-200AF-5 ) được dùng cho:

• Màn hình LED (LED display)
• Đèn báo hiệu LED (LED indicator light)
• Tường LED TV (LED TV wall) và các ứng dụng hiển thị LED khác

Dòng A-200AF có nhiều mức điện áp ra: 2.8V, 3.3V, 3.8V, 4.2V, 4.5V và 5V, dùng chung một kiểu dáng cơ khí. Bản 5V/40A/200W là phiên bản phổ biến nhất trong dòng này khi lắp cho module LED chuẩn 5V.

Điểm đáng chú ý của dòng A-200AF

Không dùng quạt tản nhiệt. Nguồn tản nhiệt theo kiểu đối lưu tự nhiên (Free air), không phát sinh tiếng ồn cơ học và không có bộ phận quạt cần thay thế theo thời gian. Đổi lại, khi vận hành ở tải đầy, nhà sản xuất khuyến nghị bổ sung tấm nhôm tản nhiệt phụ trợ kích thước 400×400×3mm để hỗ trợ giải nhiệt.

Thiết kế mỏng 30mm. Chiều cao 190×82×30mm giúp nguồn dễ bố trí trong các cabinet có không gian hạn chế theo chiều sâu, phù hợp thi công màn hình LED module mỏng.

Độ bền cơ học rõ ràng. Nguồn chịu rung 10–500Hz/2G và chịu va đập 20G, cao hơn mức thường thấy ở nhiều dòng nguồn phổ thông, cho biết mức độ chịu đựng khi vận chuyển và lắp đặt trong môi trường có rung động.

MTBF 250.000 giờ. Đây là thời gian trung bình giữa các lần hỏng hóc dự kiến, đo ở 25°C theo phương pháp MIL-217, dùng làm căn cứ tham khảo khi lập kế hoạch bảo trì.

Thông số đầu vào và đầu ra

Ripple và nhiễu 150mVp-p cùng line regulation ±0.5% cho biết mức dao động điện áp đầu ra khi điện áp lưới thay đổi ở mức thấp, phù hợp với hệ thống LED cần độ ổn định điện áp cấp cho driver IC trên module.

Bảo vệ, an toàn điện và độ bền

Nguồn có bảo vệ quá tải và ngắn mạch, cả hai đều ở chế độ tự phục hồi (Hiccup):

• Quá tải: kích hoạt ở 110–150% tải định mức, tự phục hồi sau khi loại bỏ sự cố.
• Ngắn mạch: tự bảo vệ, tự phục hồi sau khi loại bỏ ngắn mạch.
• Quá áp và quá nhiệt: nguồn không có hai chức năng bảo vệ riêng biệt này. Khi lắp đặt hệ thống mật độ nguồn cao, nên bổ sung giám sát nhiệt độ ở cấp tủ/cabinet.

Về an toàn điện, nguồn đạt tiêu chuẩn GB4943/UL1012, chịu điện I/P-O/P và I/P-CASE ở mức 1.5KVac/10mA (1 phút), O/P-CASE ở mức 0.5KVAC/10mA (1 phút), điện trở cách điện tối thiểu 50M ohms giữa các cực. Về tương thích điện từ (EMC), nguồn được thiết kế tham chiếu EN55024, EN61000-4-2/3/4/5/6/8/11 (miễn nhiễm), GB17625.1 và EN61000-3-2/-3 (dòng hài), EN55022 Class A (phát xạ nhiễu).

Điều kiện môi trường hoạt động: nhiệt độ -20°C đến 70°C, độ ẩm 20–95%RH không ngưng tụ (công suất khai thác thực tế giảm dần theo đường cong derating khi nhiệt độ tăng cao); nhiệt độ lưu trữ -40°C đến 85°C, độ ẩm 10–95%RH không ngưng tụ; ở độ cao lắp đặt trên 2000m, cần giảm định mức nhiệt độ môi trường 0.6°C cho mỗi 100m tăng thêm.

Lắp đặt và vận hành đúng cách

Trình tự lắp đặt và các điểm cần lưu ý:

1. Cố định nguồn theo đúng kích thước cơ khí, dùng vít M3×6mm, độ sâu vít tối đa 4mm.
2. Trước khi cấp điện, kiểm tra kỹ cực tính đầu vào/đầu ra, AC/DC, dương/âm để tránh đấu ngược gây hỏng nguồn hoặc thiết bị tải.
3. Dùng đồng hồ đo kiểm tra dây pha, dây trung tính, dây đất không bị chập, và đầu ra không bị ngắn mạch trước khi bật nguồn.
4. Không sử dụng vượt công suất định mức 200W trong thời gian dài; nên chọn công suất dự phòng tối thiểu 30% so với tải thực tế (ví dụ tải 100W nên dùng nguồn từ 130W trở lên) để tăng tuổi thọ vận hành.
5. Đấu dây tiếp đất đáng tin cậy (tiết diện dây đất lớn hơn AWG18) để giảm nhiễu và đảm bảo an toàn.
6. Khi vận hành ở tải đầy, bổ sung tấm nhôm tản nhiệt phụ trợ 400×400×3mm để hỗ trợ giải nhiệt.
7. Không tự ý sửa chữa khi nguồn gặp sự cố; liên hệ bộ phận kỹ thuật để được hỗ trợ.

Câu hỏi thường gặp

1. Nguồn 5V40A CZCL có cần quạt tản nhiệt không?

Không. Model A-200AF-5 dùng phương pháp tản nhiệt đối lưu tự nhiên (Free air), không có quạt. Khi vận hành ở tải đầy, nhà sản xuất khuyến nghị bổ sung tấm nhôm tản nhiệt phụ trợ 400×400×3mm.

2. Nguồn có bảo vệ quá áp và quá nhiệt không?

Nguồn không có chức năng bảo vệ quá áp và quá nhiệt riêng, chỉ có bảo vệ quá tải (110–150% tải định mức) và bảo vệ ngắn mạch, cả hai đều ở chế độ tự phục hồi (Hiccup).

3. Nên chọn công suất nguồn như thế nào so với tải thực tế?

Nhà sản xuất khuyến nghị chọn nguồn có công suất dự phòng tối thiểu 30% so với công suất tải thực tế để kéo dài tuổi thọ, ví dụ tải tiêu thụ 100W nên dùng nguồn từ 130W trở lên.

4. Nguồn 5V40A CZCL đạt những tiêu chuẩn nào?

Nguồn được thiết kế tham chiếu các tiêu chuẩn an toàn GB4943/UL1012 và tiêu chuẩn EMC gồm EN55024, EN61000-4-2/3/4/5/6/8/11, GB17625.1, EN61000-3-2/-3, EN55022 Class A.

5. Nguồn có hoạt động tốt ở nhiệt độ cao không?

Dải nhiệt độ hoạt động là -20°C đến 70°C, tuy nhiên công suất khai thác thực tế giảm dần theo đường cong derating khi nhiệt độ môi trường tăng cao, cần tham khảo đường cong derating để tính toán công suất phù hợp.

6. Nguồn 5V40A CZCL khác gì các dòng 5V40A khác trên thị trường?

Điểm khác biệt đáng chú ý của A-200AF-5 là thiết kế không quạt (Free air), chiều cao mỏng 30mm và các chỉ số độ bền cơ học cụ thể (chịu rung, chịu va đập) cùng MTBF 250.000 giờ — các thông số này cần đối chiếu trực tiếp với datasheet của từng dòng sản phẩm cụ thể khi so sánh.
