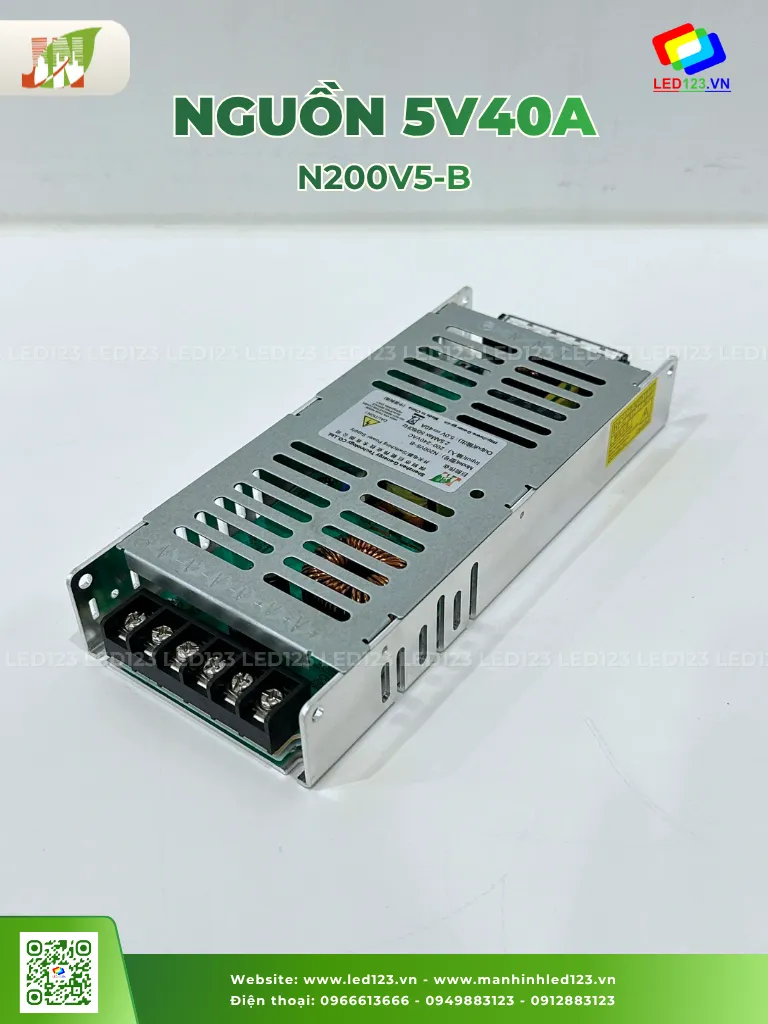

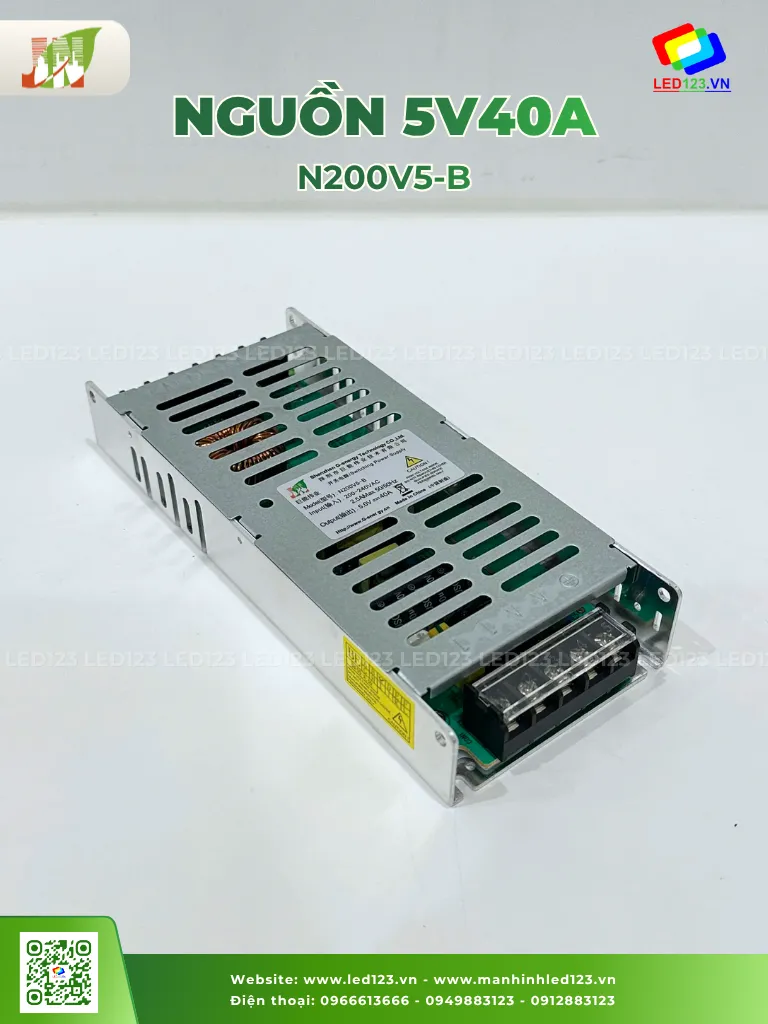

Nguồn LED 5V40A G-Energy N200V5-B chính hãng

Nguồn LED 5V40A G-Energy N200V5-B chính hãng

Nguồn LED 5V40A dùng để làm gì?

Nguồn LED 5V40A G-Energy N200V5-B là bộ chuyển đổi điện AC sang DC, nhận điện áp đầu vào 180–264V AC và xuất ra điện áp 5V DC ổn định với dòng tải tối đa 40A, tương ứng công suất 200W. Mức điện áp 5V là chuẩn cấp nguồn phổ biến cho module LED (module P2.5, P3, P4, P5...) và các card thu tín hiệu trong màn hình LED trong nhà lẫn ngoài trời.

Nguồn hoạt động theo nguyên lý chỉnh lưu và biến đổi tần số cao, kết hợp mạch đồng bộ hóa chỉnh dòng (synchronous rectification). Cơ chế này giúp giảm tổn hao trên diode chỉnh lưu ở phía thứ cấp, nhờ đó hiệu suất chuyển đổi đạt từ 85% trở lên.

Bảng thông số kỹ thuật chi tiết

Thông số điện

Với dòng đầu ra 40A ở mức 5V, một bộ nguồn N200V5-B có thể cấp điện cho nhiều module LED trong cùng một tủ hoặc cabinet, tùy theo dòng tiêu thụ thực tế của từng loại module. Đơn vị thi công cần tính tổng công suất tiêu thụ của các module trong khu vực cấp nguồn để xác định số lượng nguồn cần dùng, thường cộng thêm hệ số dự phòng để tránh nguồn hoạt động ở mức tải tối đa liên tục.

Điều kiện môi trường và vận hành

Các cơ chế bảo vệ của N200V5-B

Nguồn N200V5-B tích hợp các chức năng bảo vệ tự động, được thiết kế để giảm rủi ro hỏng hóc khi có sự cố về điện:

Bảo vệ điện áp và dòng điện

Cơ chế HI-CUP (Hiccup mode) tự phục hồi cho phép nguồn tự động ngắt và thử khởi động lại theo chu kỳ khi phát hiện ngắn mạch ở đầu ra, thay vì duy trì dòng ngắn mạch liên tục có thể gây cháy nổ linh kiện. Khi sự cố ngắn mạch được khắc phục, nguồn sẽ tự trở lại hoạt động bình thường mà không cần thao tác thủ công.

Khả năng cách điện

Về khả năng cách điện, nguồn đáp ứng các mức chịu điện áp thử nghiệm sau:

• Đầu vào – đầu ra: 3000 VAC / 10 mA / 1 phút
• Đầu vào – đất: 1500 VAC / 10 mA / 1 phút
• Đầu ra – đất: 500 VAC / 10 mA / 1 phút

Các mức thử nghiệm này yêu cầu không phát sinh phóng điện hoặc đánh thủng cách điện trong suốt thời gian kiểm tra.

Điều kiện môi trường và tản nhiệt

Nguồn sử dụng phương pháp tản nhiệt tự nhiên (đối lưu không khí), không có quạt tản nhiệt cưỡng bức. Vì vậy, nhà sản xuất khuyến nghị lắp nguồn trên bề mặt kim loại để hỗ trợ dẫn nhiệt ra ngoài, đồng thời cần bố trí tấm nhôm tản nhiệt phụ trợ kích thước 355mm x 240mm x 3mm trong tủ điện hoặc cabinet chứa nguồn.

Dải nhiệt độ hoạt động từ -30°C đến 50°C phù hợp với hầu hết điều kiện lắp đặt trong nhà và ngoài trời có mái che tại Việt Nam. Với các tủ màn hình LED ngoài trời lắp đặt kín, đơn vị thi công nên tính toán thêm giải pháp thông gió hoặc làm mát cho tủ, vì nhiệt độ bên trong tủ khi vận hành liên tục thường cao hơn nhiệt độ môi trường xung quanh.

Yêu cầu về cách điện và an toàn khi lắp đặt

Theo tài liệu kỹ thuật của sản phẩm, khi lắp đặt cần lưu ý các điểm sau:

• Khoảng cách an toàn giữa vỏ kim loại của nguồn với các bộ phận bên ngoài tối thiểu 8mm.
• Nếu khoảng cách nhỏ hơn 8mm, cần bổ sung miếng cách điện PVC dày trên 1mm.
• Đường kính trục lắp tại lỗ cố định trên PCB không vượt quá 8mm.
• Tránh tiếp xúc trực tiếp bằng tay với bề mặt tản nhiệt trong quá trình nguồn đang hoạt động, do bề mặt có thể mang điện áp hoặc nhiệt độ cao.

Những yêu cầu này áp dụng cho cả giai đoạn lắp đặt lẫn bảo trì định kỳ, đặc biệt quan trọng với các đơn vị thi công lắp nguồn trong tủ cabinet có nhiều thiết bị điện đặt gần nhau.

Ứng dụng thực tế trong hệ thống màn hình LED

Với điện áp ra 5V và dòng 40A, nguồn N200V5-B phù hợp cấp điện cho:

Đối tượng thiết bị phù hợp

• Module LED trong nhà và ngoài trời sử dụng chuẩn nguồn 5V (P1.8, P2, P2.5, P3, P4, P5...).
• Card thu tín hiệu (receiving card) trong các bộ điều khiển màn hình LED.
• Hệ thống hiển thị dùng trong quảng cáo, sự kiện, phòng điều khiển, sân khấu.

Khi nào nên chọn nguồn 5V40A

Nếu số lượng module trong một khu vực cấp nguồn có tổng dòng tiêu thụ tiệm cận hoặc vượt các mức nguồn công suất thấp hơn (ví dụ 5V30A, 5V20A), nguồn 200W/40A giúp giảm số lượng nguồn cần lắp đặt trong cùng một tủ, đơn giản hóa hệ thống dây dẫn.

Lưu ý khi lựa chọn nguồn cho hệ thống LED

Trước khi chọn nguồn N200V5-B cho một dự án cụ thể, đơn vị thi công nên kiểm tra:

☐ Tổng dòng tiêu thụ thực tế của các module LED trong khu vực cấp nguồn, so với dòng tối đa 40A của nguồn.

☐ Điều kiện tản nhiệt của tủ/cabinet lắp đặt, vì nguồn dùng tản nhiệt tự nhiên.

☐ Không gian lắp đặt có đáp ứng khoảng cách cách điện tối thiểu 8mm hay không.

☐ Nguồn điện lưới đầu vào tại công trình có nằm trong dải 180–264V AC hay không.

☐ Nhiệt độ môi trường lắp đặt có nằm trong dải hoạt động -30°C đến 50°C hay không.

Câu hỏi thường gặp

1. Nguồn 5V40A G-Energy N200V5-B cấp điện được cho bao nhiêu module LED?

Số lượng module phụ thuộc vào dòng tiêu thụ thực tế của từng loại module (khác nhau theo pitch và độ sáng). Cần lấy tổng dòng tiêu thụ của các module chia cho 40A, đồng thời cộng thêm hệ số dự phòng để tránh nguồn chạy ở mức tải tối đa liên tục.

2. Nguồn có cần quạt tản nhiệt riêng không?

Không. Nguồn sử dụng phương pháp tản nhiệt tự nhiên, nhưng cần lắp trên bề mặt kim loại và có tấm nhôm tản nhiệt phụ trợ theo khuyến nghị của nhà sản xuất để đảm bảo nhiệt độ vận hành trong dải cho phép.

3. Khi bị ngắn mạch đầu ra, nguồn có tự hoạt động lại không?

Có. Nguồn tích hợp cơ chế HI-CUP tự phục hồi, tự động thử khởi động lại theo chu kỳ sau khi sự cố ngắn mạch được khắc phục, không cần thao tác reset thủ công.

4. Nguồn N200V5-B có dùng được cho ứng dụng ngoài trời không?

Dải nhiệt độ hoạt động -30°C đến 50°C và độ ẩm 10–90% phù hợp lắp đặt ngoài trời, tuy nhiên bản thân nguồn không có cấp bảo vệ IP chống nước/bụi, do đó cần lắp trong tủ/cabinet kín để bảo vệ khỏi tác động trực tiếp của môi trường.

5. Sóng hài và nhiễu đầu ra của nguồn ở mức nào?

Mức sóng hài và nhiễu đầu ra tối đa 150mVp-p, là thông số cần đối chiếu khi phối hợp với các thiết bị nhạy về nhiễu điện trong hệ thống.

6. Nguồn có tương thích với các loại card điều khiển màn hình LED phổ biến không?

Nguồn xuất điện áp chuẩn 5V DC, là mức điện áp cấp nguồn phổ biến cho card thu và module LED của nhiều hãng, do đó về mặt điện áp là tương thích. Tuy nhiên cần kiểm tra dòng tiêu thụ cụ thể của thiết bị đi kèm để xác định số lượng nguồn phù hợp.
