Màn hình LED COB

Màn hình LED COB

COB - 3S-PRO có 4 lựa chọn pixel pitch gồm P0.7, P0.9, P1.25 và P1.56, sử dụng cabinet nhôm đúc kích thước 600 × 337,5 × 35 mm, trọng lượng chỉ khoảng 4,6 kg/cabin (panel)

Sản phẩm nổi bật với công nghệ COB đóng gói trực tiếp trên PCB, thiết kế cabinet mỏng, bảo trì hoàn toàn từ mặt trước, hỗ trợ dự phòng nguồn và card nhận, độ sáng 600–1.000 nits, tần số quét 3.840–7.680 Hz và góc nhìn rộng 160°.

Đây là giải pháp phù hợp cho phòng họp cao cấp, trung tâm điều hành, studio truyền hình, showroom, trung tâm triển lãm, sân bay, trung tâm thương mại và rạp chiếu phim.

Màn hình LED COB - 3S-PRO là gì?

COB - 3S-PRO là màn hình LED Fine Pitch trong nhà sử dụng công nghệ COB – Chip on Board.

Thay vì sử dụng phương pháp đóng gói LED SMD truyền thống, công nghệ Flip-chip COB đưa chip LED trực tiếp lên PCB và thực hiện đóng gói bảo vệ toàn bộ khu vực điểm ảnh.

Theo LED-3S, công nghệ Flip-chip COB giúp encapsulate các pixel trên PCB, bảo vệ chip, chân hàn và các thành phần liên quan; đồng thời loại bỏ dây bonding trên chip LED.

Nhờ đó, màn hình COB có bề mặt hiển thị đồng nhất, khả năng bảo vệ điểm ảnh tốt và phù hợp với các ứng dụng yêu cầu hình ảnh chất lượng cao.

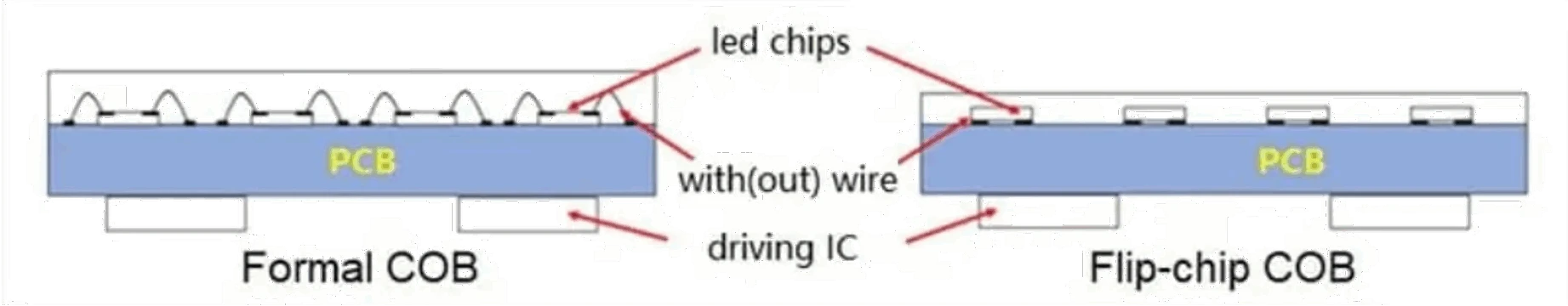

Công nghệ Flip-chip COB – nền tảng của COB - 3S-PRO

Điểm khác biệt quan trọng của màn hình LED COB - 3S-PRO nằm ở công nghệ Flip-chip COB.

Với công nghệ này, các chip LED được gắn trực tiếp lên PCB và được encapsulation để tạo thành một bề mặt bảo vệ liên tục.

So với màn hình LED SMD truyền thống, thiết kế này mang lại nhiều ưu điểm:

• Bảo vệ tốt hơn cho chip LED.
• Hạn chế tác động trực tiếp lên điểm ảnh.
• Bề mặt hiển thị đồng nhất.
• Hỗ trợ thiết kế pixel pitch siêu nhỏ.
• Tăng độ bền của bề mặt LED.
• Hỗ trợ hình ảnh độ phân giải cao.
• Không sử dụng wire bonding trên chip LED.

LED-3S cho biết công nghệ Flip-chip COB còn giúp giảm mức tiêu thụ điện so với LED thông thường.

Thiết kế Common Cathode và Common Anode

COB - 3S-PRO sử dụng hai phương án thiết kế điện khác nhau tùy pixel pitch.

P1.56: sử dụng thiết kế Common Anode.

P0.7, P0.9 và P1.25: sử dụng thiết kế Common Cathode.

Với Common Cathode, các chip R, G và B được cấp nguồn riêng biệt, cho phép phân phối điện áp và dòng điện chính xác hơn tới từng màu.

Theo LED-3S, thiết kế Common Cathode giúp:

• Tăng hiệu suất cấp nguồn.
• Giảm mức tiêu thụ điện.
• Giảm nhiệt sinh ra khoảng 40%.
• Giảm tỷ lệ lỗi điểm ảnh.
• Cải thiện hiệu suất tổng thể.
• Hỗ trợ kéo dài tuổi thọ màn hình.

Đây là một trong những điểm đáng chú ý khi lựa chọn màn hình LED COB Fine Pitch cho hệ thống hoạt động trong thời gian dài.

Cabinet nhôm đúc CNC – mỏng và nhẹ

COB - 3S-PRO sử dụng cabinet nhôm đúc (Die-casting Aluminum) được gia công CNC.

Kích thước cabinet:

600 × 337,5 × 35 mm

Trọng lượng:

Khoảng 4,6 kg/panel

Độ dày chỉ khoảng 35 mm, giúp hệ thống có thiết kế tương đối mỏng và gọn.

Nhôm đúc cũng hỗ trợ:

• Tăng độ phẳng bề mặt màn hình.
• Tản nhiệt tốt.
• Tăng độ ổn định cơ học.
• Giảm trọng lượng cabinet.
• Thuận tiện cho quá trình vận chuyển và lắp đặt.

Đây là lợi thế quan trọng đối với các màn hình LED Fine Pitch có mật độ điểm ảnh rất cao.

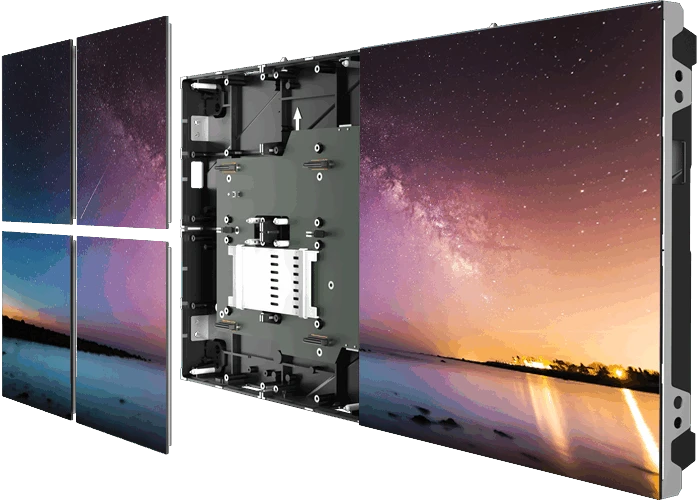

Bảo trì hoàn toàn từ mặt trước

Một ưu điểm nổi bật của COB - 3S-PRO LED Display là thiết kế Front Maintenance – bảo trì từ phía trước.

Các thành phần như:

• Module LED.
• Hộp nguồn.
• Card nhận.
• Các linh kiện liên quan.

đều có thể tháo và thay thế từ mặt trước cabinet.

Điều này đặc biệt hữu ích với các công trình:

• Treo sát tường.
• Lắp âm tường.
• Không có không gian kỹ thuật phía sau.
• Trung tâm điều hành.
• Phòng họp.
• Phòng điều khiển.
• Studio truyền hình.

Nhờ bảo trì mặt trước, nhà đầu tư có thể tối ưu không gian lắp đặt mà vẫn đảm bảo khả năng bảo dưỡng hệ thống.

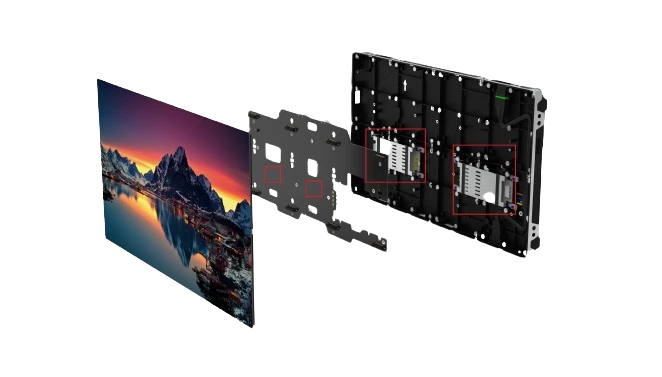

Thiết kế dự phòng nguồn và card nhận

COB - 3S-PRO được thiết kế hỗ trợ hai bộ nguồn và hai card nhận trong một cabinet.

Khi một bộ nguồn hoặc card nhận gặp sự cố, bộ còn lại có thể tiếp tục đảm nhiệm hoạt động của cabinet theo thiết kế dự phòng của sản phẩm.

Đây là tính năng đặc biệt đáng quan tâm đối với các hệ thống yêu cầu độ ổn định cao như:

• Trung tâm điều hành.
• Phòng giám sát.
• Phòng họp cấp cao.
• Studio truyền hình.
• Hệ thống trình chiếu doanh nghiệp.
• Trung tâm dữ liệu.

Dự phòng giúp giảm nguy cơ gián đoạn hình ảnh khi một thành phần gặp sự cố.

Độ tương phản cao 10.000:1

COB - 3S-PRO có tỷ lệ tương phản được công bố lên tới 10.000:1.

Tỷ lệ tương phản cao giúp phân biệt tốt hơn giữa vùng sáng và vùng tối, đồng thời hỗ trợ hình ảnh có chiều sâu và độ rõ nét cao hơn.

Đặc biệt trong các nội dung có nhiều vùng tối, hình ảnh điện ảnh hoặc video có độ tương phản cao, màn hình COB có thể mang lại trải nghiệm thị giác tốt.

Refresh Rate lên tới 7.680 Hz

Màn hình LED COB - 3S-PRO hỗ trợ tần số quét từ:

3.840 Hz – 7.680 Hz

Refresh rate cao giúp hình ảnh chuyển động ổn định hơn, đồng thời hạn chế hiện tượng nhấp nháy hoặc các vấn đề thường gặp khi quay màn hình bằng camera.

Đây là thông số quan trọng với các ứng dụng:

• Phòng họp trực tuyến.
• Studio truyền hình.
• Livestream.
• Quay phim.
• Sự kiện doanh nghiệp.
• Trung tâm điều hành.

Đặc biệt với các hệ thống sử dụng camera chuyên nghiệp, lựa chọn màn hình LED có refresh rate cao sẽ giúp hình ảnh trên video ổn định hơn.

Grayscale lên tới 22 bit

COB - 3S-PRO hỗ trợ grayscale từ 14 bit đến 22 bit.

Khả năng grayscale cao giúp màn hình thể hiện nhiều cấp độ sáng và hỗ trợ chuyển màu mượt hơn.

Điều này đặc biệt hữu ích khi trình chiếu:

• Hình ảnh độ phân giải cao.
• Video 4K/8K.
• Nội dung điện ảnh.
• Hình ảnh có gradient.
• Nội dung tối.
• Video quảng cáo.
• Nội dung thương hiệu.

Góc nhìn rộng 160°

Công nghệ COB sử dụng phương thức phát sáng bề mặt, giúp mở rộng góc nhìn của màn hình.

COB - 3S-PRO có góc nhìn:  Ngang: 160° / Dọc: 160°

Theo LED-3S, góc nhìn rộng giúp hạn chế hiện tượng sai lệch màu khi quan sát từ các vị trí khác nhau.

Đây là lợi thế lớn khi màn hình được sử dụng trong phòng họp, trung tâm thương mại hoặc khu vực có nhiều vị trí quan sát.

Độ phân giải cao với pixel pitch P0.7 – P1.56

COB - 3S-PRO cung cấp 4 lựa chọn pixel pitch: P0.7 | P0.9 | P1.25 | P1.56

Mỗi cấu hình phù hợp với khoảng cách xem và yêu cầu hình ảnh khác nhau.

Màn hình LED COB P0.7

P0.7 có pixel pitch thực tế 0,78 mm, mật độ điểm ảnh lên tới khoảng 1.643.655 điểm/m².

Đây là cấu hình phù hợp với những ứng dụng yêu cầu hình ảnh cực kỳ chi tiết và khoảng cách quan sát gần.

Có thể sử dụng cho:

• Phòng họp cao cấp.
• Trung tâm điều hành.
• Studio.
• Phòng giám sát.
• Hệ thống trình chiếu 4K/8K.

Màn hình LED COB P0.9

P0.9 có pixel pitch khoảng 0,93 mm, mật độ khoảng 1.156.203 điểm/m².

Đây là lựa chọn cân bằng giữa độ chi tiết và chi phí đầu tư cho các hệ thống LED Fine Pitch cao cấp.

Màn hình LED COB P1.25

P1.25 có pixel pitch 1,25 mm, mật độ điểm ảnh khoảng 640.000 điểm/m².

Đây là một trong những cấu hình phổ biến cho phòng họp, trung tâm điều hành và màn hình trình chiếu doanh nghiệp.

Màn hình LED COB P1.56

P1.56 có pixel pitch 1,56 mm, mật độ khoảng 410.913 điểm/m².

Cấu hình này phù hợp với các phòng họp, showroom, trung tâm thương mại và không gian trình chiếu có khoảng cách xem lớn hơn.

Các thông số pixel pitch và mật độ điểm ảnh được lấy từ bảng thông số COB - 3S-PRO của LED-3S.

Tỷ lệ khung hình 16:9

Cabinet COB - 3S-PRO có kích thước: 600 × 337,5 mm

Tỷ lệ này tương ứng với 16:9, giúp việc thiết kế màn hình theo các độ phân giải phổ biến trở nên thuận tiện hơn.

Đây là ưu điểm đối với các hệ thống cần trình chiếu:

• Video 16:9.
• Nội dung Full HD.
• Nội dung 4K.
• Nội dung 8K.
• Hình ảnh camera.
• Nội dung hội nghị truyền hình.

Việc sử dụng cabinet theo tỷ lệ 16:9 giúp tối ưu cách bố trí màn hình và giảm nhu cầu xử lý nội dung không đúng tỷ lệ.

Kết nối liền mạch giữa các cabinet

COB - 3S-PRO được thiết kế để tạo bề mặt hiển thị liền mạch giữa các cabinet.

Khi ghép nhiều cabinet, hệ thống tạo thành một màn hình LED lớn với các đường nối được tối ưu.

Điều này đặc biệt quan trọng đối với màn hình LED Fine Pitch, bởi khoảng cách xem gần khiến các sai lệch về độ phẳng hoặc khe nối dễ được nhận thấy hơn.

Chuẩn bảo vệ IP54

COB - 3S-PRO đạt cấp bảo vệ IP54.

Đây là mức bảo vệ cao hơn so với nhiều sản phẩm LED trong nhà thông thường và phù hợp với môi trường indoor.

IP54 giúp bảo vệ thiết bị trước bụi và nước bắn ở mức độ phù hợp với điều kiện sử dụng trong nhà.

Tuy nhiên, COB - 3S-PRO vẫn nên được triển khai trong môi trường indoor theo đúng điều kiện nhiệt độ và độ ẩm mà nhà sản xuất quy định.

Độ sáng 600–1.000 nits

COB - 3S-PRO có độ sáng trong khoảng: 600–1.000 nits

Mức độ sáng này phù hợp với đa số không gian trong nhà như phòng họp, trung tâm điều hành, studio, triển lãm và trung tâm thương mại.

Đối với phòng họp hoặc không gian có ánh sáng mạnh, kỹ thuật viên có thể lựa chọn cấu hình và thiết lập độ sáng phù hợp với môi trường thực tế.

Nhiệt độ hoạt động -20°C đến 60°C

COB - 3S-PRO được công bố hoạt động trong khoảng: -20°C đến 60°C

Độ ẩm hoạt động: 10% – 90%

Đây là dải thông số phù hợp với nhiều môi trường lắp đặt trong nhà.

Tương thích nhiều nguồn tín hiệu

COB - 3S-PRO hỗ trợ nhiều chuẩn tín hiệu phổ biến như:

• HDMI 1.3/ HDMI1.4
• HDMI 2.0. / HDMI 2.1
• DP 1.2. / DP 1.4
• SDI.
• Các nguồn tín hiệu tương thích khác.

Điều này giúp màn hình có thể kết nối với các bộ xử lý hình ảnh, máy tính, camera và hệ thống trình chiếu khác nhau.

Ứng dụng của màn hình LED COB - 3S-PRO

1. Màn hình LED phòng họp

P0.9, P1.25 và P1.56 là những lựa chọn đáng cân nhắc cho các phòng họp doanh nghiệp.

Hình ảnh sắc nét, góc nhìn rộng và khả năng bảo trì mặt trước giúp hệ thống phù hợp với không gian phòng họp hiện đại.

2. Trung tâm điều hành

Đối với trung tâm điều hành và phòng giám sát, yêu cầu quan trọng là:

• Hình ảnh rõ nét.
• Hoạt động ổn định.
• Độ phân giải cao.
• Góc nhìn rộng.
• Khả năng bảo trì thuận tiện.

COB - 3S-PRO đáp ứng nhiều yêu cầu trong số này nhờ thiết kế Fine Pitch và hệ thống dự phòng nguồn/card nhận.

3. Studio truyền hình

Refresh rate lên tới 7.680 Hz và grayscale cao giúp COB - 3S-PRO phù hợp với những hệ thống có sử dụng camera.

4. Trung tâm triển lãm

Màn hình COB Fine Pitch có thể được sử dụng để trình chiếu hình ảnh thương hiệu, video sản phẩm và nội dung độ phân giải cao.

5. Trung tâm thương mại

Màn hình có thể sử dụng trong các khu vực cần hình ảnh chất lượng cao, đặc biệt tại các khu vực có khoảng cách xem gần.

6. Sân bay

COB - 3S-PRO có thể được ứng dụng cho các khu vực trình chiếu thông tin, quảng cáo hoặc nội dung thương hiệu trong nhà.

7. Rạp chiếu phim

Khả năng hiển thị hình ảnh chi tiết, tương phản cao và góc nhìn rộng giúp COB - 3S-PRO phù hợp với một số hệ thống trình chiếu kỹ thuật số trong rạp chiếu phim.

LED-3S liệt kê các nhóm ứng dụng của COB - 3S-PRO gồm Meeting Room, TV Studio, Exhibition Center, Shopping Mall, Airport và Cinema.

LED123 – Cung cấp và lắp đặt màn hình LED COB - 3S-PRO

LED123 cung cấp giải pháp màn hình LED COB Fine Pitch cho phòng họp, trung tâm điều hành, studio, showroom, trung tâm thương mại, triển lãm và các công trình yêu cầu hình ảnh độ phân giải cao.

Với COB - 3S-PRO, LED123 có thể tư vấn lựa chọn:

P0.7 – P0.9 – P1.25 – P1.56

dựa trên:

• Khoảng cách người xem.
• Kích thước màn hình.
• Độ phân giải yêu cầu.
• Nội dung trình chiếu.
• Điều kiện ánh sáng.
• Không gian lắp đặt.
• Yêu cầu bảo trì.
• Ngân sách đầu tư.

Đặc biệt, với những dự án cần màn hình LED siêu nét, pixel pitch nhỏ, cabinet mỏng và bảo trì mặt trước, COB - 3S-PRO là một giải pháp đáng cân nhắc.

LED123 có thể triển khai giải pháp đồng bộ gồm module/cabinet LED, nguồn, card nhận, bộ xử lý hình ảnh, hệ thống điều khiển, kết cấu lắp đặt và thi công hoàn thiện, tùy theo yêu cầu từng dự án.

Vì sao nên lựa chọn màn hình LED COB - 3S-PRO?

Công nghệ Flip-chip COB

Công nghệ COB giúp bảo vệ điểm ảnh và tạo bề mặt hiển thị đồng nhất.

Pixel pitch siêu nhỏ

Có các lựa chọn P0.7, P0.9, P1.25 và P1.56, đáp ứng nhu cầu hiển thị độ phân giải cao.

Cabinet nhôm đúc

Cabinet chỉ dày khoảng 35 mm, trọng lượng khoảng 4,6 kg/panel.

Bảo trì mặt trước

Các thành phần chính có thể được bảo trì từ phía trước.

Dự phòng nguồn và card nhận

Hỗ trợ hai nguồn và hai card nhận nhằm tăng độ ổn định vận hành.

Tương phản 10.000:1

Hỗ trợ hình ảnh có độ sâu và độ rõ nét cao.

Refresh rate lên tới 7.680 Hz

Phù hợp với hệ thống có camera, livestream và quay phim.

Góc nhìn 160°

Cho phép quan sát tốt từ nhiều vị trí trong không gian.

IP54

Tăng khả năng bảo vệ thiết bị trong môi trường trong nhà.

Tổng kết:

Màn hình LED COB - 3S-PRO là dòng LED Fine Pitch trong nhà hướng tới các ứng dụng yêu cầu hình ảnh độ phân giải cao, pixel pitch siêu nhỏ và độ ổn định cao.

Với công nghệ Flip-chip COB, cabinet nhôm đúc CNC, thiết kế mỏng 35 mm, trọng lượng khoảng 4,6 kg/panel, bảo trì mặt trước, dự phòng nguồn và card nhận, tương phản 10.000:1, góc nhìn 160° và refresh rate lên tới 7.680 Hz, COB - 3S-PRO phù hợp với nhiều công trình cao cấp.

Các phiên bản P0.7, P0.9, P1.25 và P1.56 giúp khách hàng lựa chọn cấu hình phù hợp với khoảng cách xem và yêu cầu hình ảnh của từng dự án.

Liên hệ LED123 để được tư vấn cấu hình, thiết kế, báo giá và lắp đặt màn hình LED COB - 3S-PRO phù hợp với công trình của bạn.
