Giải pháp LED Outdoor độ sáng cao, IP65/IP66/IP68

Giải pháp LED Outdoor độ sáng cao, IP65/IP66/IP68

LED-3S Series của LED-3S là dòng màn hình LED Full Color Outdoor sử dụng cabinet nhôm, thiết kế nhẹ, hỗ trợ bảo trì mặt trước và mặt sau, khả năng chống nước cao và độ sáng lên đến khoảng 7.500–10.000 cd/m² tùy thông số/cấu hình công bố. Sản phẩm được giới thiệu với các pixel pitch P6.67, P8 và P10, phù hợp cho các công trình ngoài trời có khoảng cách quan sát từ trung bình đến xa.

Màn hình LED LED-3S Series là gì?

LED-3S Series là dòng màn hình LED ngoài trời được LED-3S thiết kế với cabinet nhôm định hình, hướng đến các công trình cần màn hình có trọng lượng tương đối thấp nhưng vẫn đảm bảo độ bền và khả năng hoạt động trong môi trường khắc nghiệt.

Trang sản phẩm giới thiệu các đặc điểm chính:

• Ghép nối liền mạch.
• Bảo trì cả mặt trước và mặt sau.
• Lắp đặt nhanh.
• Hỗ trợ hot-swapping.
• Cabinet nhôm bảo vệ cao.
• Khả năng chống nước ngoài trời.
• Độ sáng cao.
• Khả năng làm việc trong môi trường nhiệt độ khắc nghiệt.

Dòng sản phẩm này phù hợp để triển khai màn hình LED quảng cáo ngoài trời, màn hình LED mặt tiền, màn hình LED công trình và các hệ thống LED kích thước lớn.

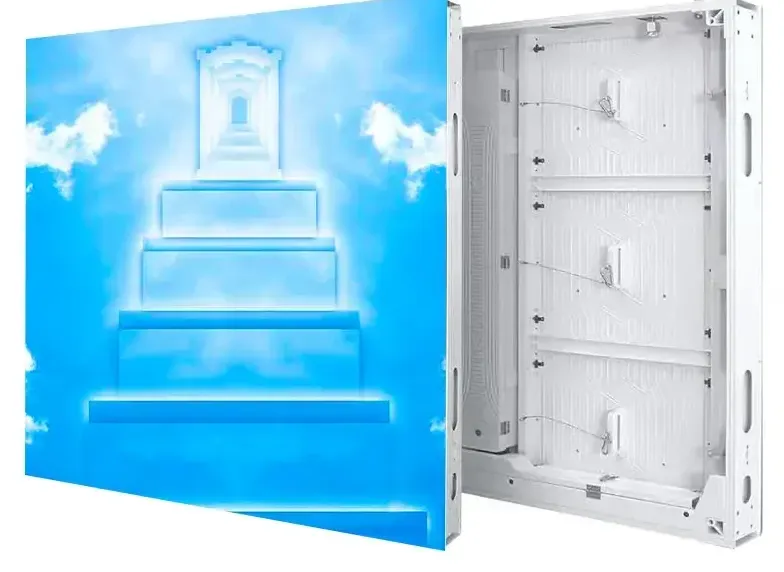

Cabinet nhôm – nhẹ hơn, tản nhiệt tốt hơn

Một trong những điểm nổi bật của LED-3S Series là sử dụng aluminum profile cabinet – cabinet nhôm định hình.

Theo thông tin trên trang sản phẩm, cabinet tiêu chuẩn có kích thước 960 × 960 mm, gồm 6 module và trọng lượng cabinet khoảng 26 kg. Nhà sản xuất cho biết thiết kế này nhẹ hơn so với một số cabinet bằng sắt hoặc nhôm đúc được đưa ra so sánh trên trang.

Cabinet nhôm mang lại một số lợi ích:

• Giảm trọng lượng tổng thể của màn hình.
• Hỗ trợ tản nhiệt.
• Hạn chế biến dạng do nhiệt.
• Thuận tiện hơn khi vận chuyển và lắp đặt.
• Phù hợp với các công trình màn hình LED diện tích lớn.

Đối với màn hình LED ngoài trời, trọng lượng cabinet ảnh hưởng trực tiếp đến kết cấu thép, tải trọng lên công trình và phương án thi công.

Độ sáng cao – phù hợp môi trường ngoài trời

Một trong những yêu cầu quan trọng nhất đối với màn hình LED ngoài trời là độ sáng.

Trang sản phẩm LED-3S Series công bố độ sáng có thể đạt khoảng 7.500 cd/m², trong phần giới thiệu cũng đề cập mức 8.000–10.000 cd/m². Do trang hiện có hai cách thể hiện thông số, khi đặt hàng cần xác nhận độ sáng theo đúng pixel pitch và cấu hình thực tế.

Độ sáng cao giúp màn hình duy trì khả năng quan sát trong điều kiện:

• Ánh sáng ban ngày.
• Khu vực có ánh nắng trực tiếp.
• Quảng trường.
• Mặt tiền tòa nhà.
• Khu vực giao thông.
• Trung tâm thương mại.
• Không gian sự kiện ngoài trời.

Tuy nhiên, độ sáng tối đa không phải lúc nào cũng là lựa chọn tối ưu. LED123 có thể tư vấn mức độ sáng phù hợp dựa trên hướng màn hình, vị trí lắp đặt và thời gian vận hành.

Công nghệ Common Cathode – tiết kiệm năng lượng

LED-3S Series sử dụng giải pháp Common Cathode trong thiết kế cấp nguồn cho LED.

Theo thông tin nhà sản xuất, giải pháp này hướng đến:

• Giảm mức tiêu thụ điện.
• Giảm nhiệt lượng phát sinh.
• Giảm mức suy giảm LED.
• Tăng độ ổn định khi vận hành.

Trang sản phẩm công bố mức tiết kiệm năng lượng trên 50% theo thiết kế được giới thiệu.

Đây là yếu tố đáng quan tâm đối với các hệ thống màn hình LED ngoài trời diện tích lớn, bởi chi phí điện năng có thể trở thành một phần đáng kể trong chi phí vận hành dài hạn.

Nhiệt độ hoạt động thấp – tăng độ ổn định

Một vấn đề thường gặp ở màn hình LED ngoài trời là nhiệt độ bên trong cabinet tăng cao khi màn hình hoạt động với độ sáng lớn trong thời gian dài.

LED-3S Series được nhà sản xuất giới thiệu với thiết kế ultra-low temperature rise, giúp hạn chế mức tăng nhiệt trong quá trình hoạt động. Trang sản phẩm cũng đề cập khả năng hoạt động trong môi trường nhiệt độ rất rộng.

Thiết kế tản nhiệt tốt có thể mang lại các lợi ích:

• Hạn chế nhiệt tích tụ trong cabinet.
• Giảm tác động nhiệt lên module LED.
• Hỗ trợ độ ổn định của nguồn và linh kiện.
• Hạn chế suy giảm độ sáng theo thời gian.

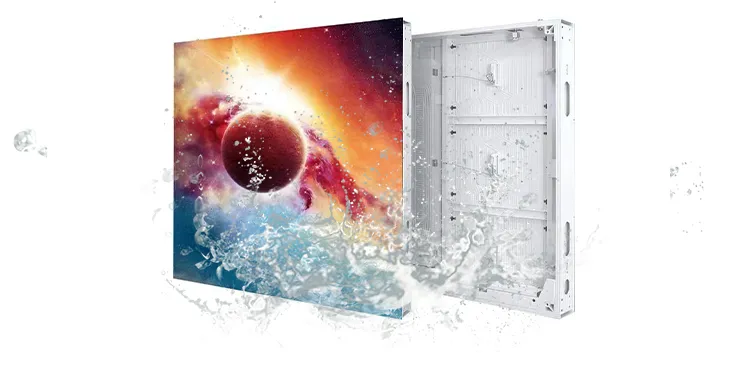

Khả năng chống nước và bụi cho màn hình LED ngoài trời

Trang sản phẩm giới thiệu khả năng waterproof và ghi nhận các mức bảo vệ khác nhau tại các phần nội dung của trang. Phần đầu trang ghi IP65, phần mô tả chi tiết ghi IP68, trong khi bảng thông số cuối trang ghi IP66.

Vì có sự không thống nhất này, LED123 không nên dùng một mức IP duy nhất trong hồ sơ kỹ thuật nếu chưa có datasheet xác nhận của nhà sản xuất.

Về định hướng sản phẩm, LED-3S Series được thiết kế cho môi trường ngoài trời, có khả năng bảo vệ cabinet và module trước tác động của:

• Mưa.
• Bụi.
• Độ ẩm.
• Tuyết.
• Môi trường ngoài trời khắc nghiệt.

Khi triển khai thực tế, khả năng chống nước của toàn bộ màn hình còn phụ thuộc vào module, cabinet, dây nguồn, đầu nối, khung kết cấu và phương án thi công.

Thiết kế thông gió và cân bằng áp suất

LED-3S Series được bổ sung vent valve – van thông hơi ở phía dưới hộp nguồn.

Theo nhà sản xuất, bộ phận này có nhiệm vụ hỗ trợ điều chỉnh áp suất khí bên trong, cân bằng môi trường bên trong cabinet và hỗ trợ kiểm soát nhiệt độ.

Đây là một chi tiết nhỏ nhưng có ý nghĩa đối với màn hình LED ngoài trời, nơi cabinet thường xuyên chịu sự thay đổi về:

• Nhiệt độ.
• Độ ẩm.
• Áp suất.
• Mưa và nắng.

Góc nhìn rộng 140°+

LED-3S Series sử dụng LED SMD 2727 và được nhà sản xuất công bố góc nhìn:

• Ngang: ≥140°
• Dọc: ≥120°

Trang sản phẩm cũng đề cập tỷ lệ tương phản có thể đạt 5.000:1.

Góc nhìn rộng giúp người xem ở nhiều vị trí khác nhau vẫn có thể quan sát nội dung trên màn hình.

Điều này đặc biệt hữu ích đối với:

• Quảng trường.
• Trung tâm thương mại.
• Màn hình quảng cáo.
• Sân vận động.
• Khu vực công cộng.
• Màn hình sự kiện.

Màn hình LED P6.67, P8 và P10

LED-3S Series được trang sản phẩm thể hiện ba cấu hình pixel pitch chính:

• P6.67
• P8
• P10

Các pixel pitch này phù hợp với những công trình có khoảng cách quan sát từ trung bình đến xa.

Màn hình LED P6.67

P6.67 có mật độ điểm ảnh cao hơn P8 và P10, phù hợp khi người xem đứng gần màn hình hơn.

Theo bảng thông số:

Mật độ điểm ảnh: khoảng 22.500 pixel/m².

Ứng dụng có thể bao gồm:

• Màn hình quảng cáo ngoài trời.
• Mặt tiền tòa nhà.
• Trung tâm thương mại.
• Sự kiện.
• Không gian công cộng.

Màn hình LED P8

P8 có mật độ điểm ảnh khoảng:

15.625 pixel/m²

Đây là lựa chọn phù hợp cho các màn hình ngoài trời có kích thước tương đối lớn và khoảng cách xem trung bình.

P8 có thể sử dụng cho:

• Màn hình quảng cáo.
• Màn hình LED mặt tiền.
• Sự kiện ngoài trời.
• Công trình thương mại.
• Khu vực công cộng.

Màn hình LED P10

P10 có mật độ điểm ảnh khoảng:

10.000 pixel/m²

Với khoảng cách điểm ảnh lớn hơn, P10 thường phù hợp với các màn hình có kích thước lớn và khoảng cách quan sát xa.

Ứng dụng:

• Billboard LED.
• Màn hình LED quảng cáo lớn.
• Sân vận động.
• Quảng trường.
• Công trình ngoài trời.

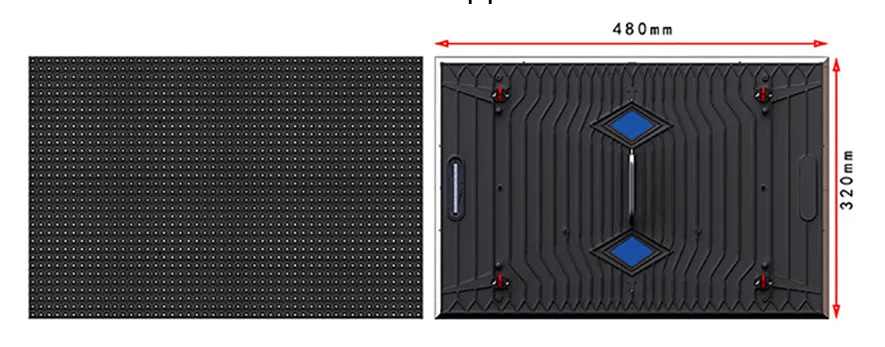

Module LED 480 × 320 mm

LED-3S Series sử dụng module có kích thước:

480 × 320 mm

Độ dày module khoảng 17 mm theo bảng thông số sản phẩm.

Module có cấu hình khác nhau tùy pixel pitch:

Module sử dụng LED SMD 2727, cấu hình màu 1R1G1B.

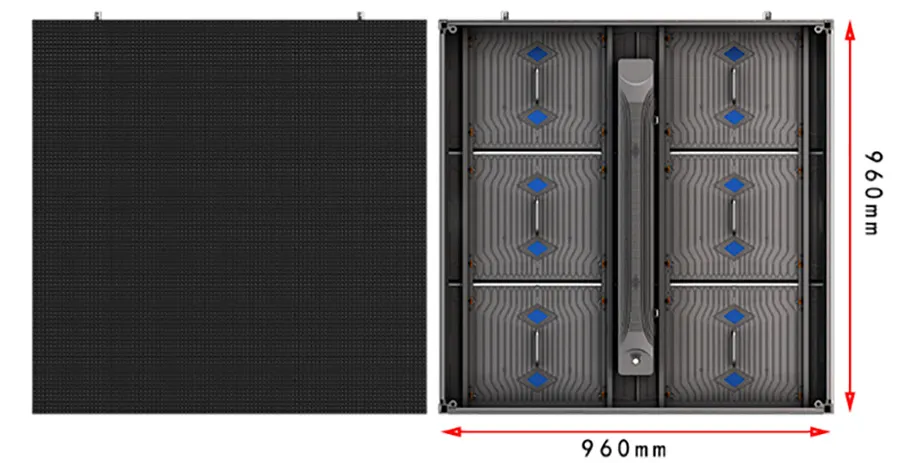

Cabinet 960 × 960 mm

Cabinet tiêu chuẩn của LED-3S Series có kích thước:

960 × 960 mm

Một cabinet được cấu thành từ 6 module 480 × 320 mm.

Thiết kế này giúp đơn giản hóa việc tính toán kích thước màn hình.

Ví dụ:

• 1 cabinet = 0,9216 m²
• 10 cabinet ≈ 9,216 m²
• 20 cabinet ≈ 18,432 m²

Khi thiết kế thực tế, LED123 sẽ căn cứ vào kích thước hiển thị yêu cầu để tính số lượng cabinet, module và hệ thống nguồn.

Bảo trì mặt trước và mặt sau

Một trong những điểm nổi bật được LED-3S giới thiệu là Full-front and Rear Maintenance.

Điều này giúp màn hình có thể được thiết kế cho nhiều vị trí lắp đặt khác nhau.

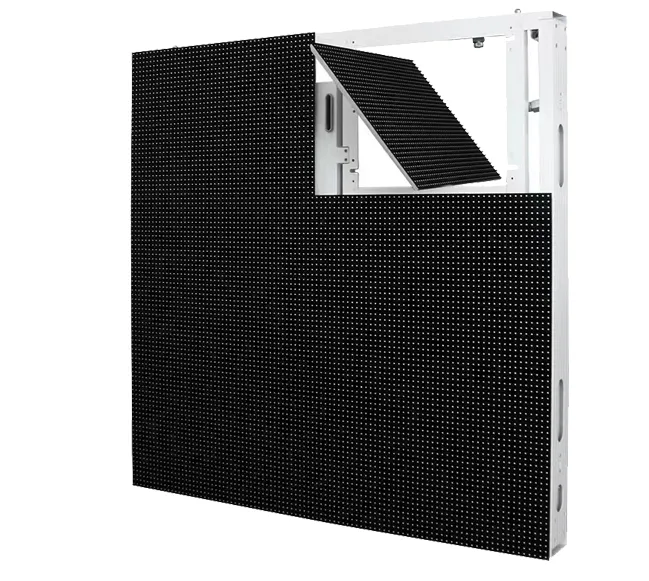

Bảo trì mặt trước

Phù hợp với:

• Màn hình lắp sát tường.
• Màn hình mặt tiền.
• Màn hình quảng cáo có không gian phía sau hạn chế.

Bảo trì mặt sau

Phù hợp với:

• Màn hình độc lập.
• Billboard LED.
• Màn hình trên kết cấu thép.
• Màn hình hai cột.

Khả năng bảo trì hai mặt giúp kỹ thuật viên linh hoạt hơn khi xử lý sự cố.

Hỗ trợ Hot-Swapping

Trang sản phẩm liệt kê Hot-swapping là một trong những tính năng của LED-3S Series.

Thiết kế này hướng đến việc thuận tiện hơn khi thay thế các thành phần của màn hình.

Đối với các hệ thống LED quảng cáo hoạt động liên tục, khả năng thay thế nhanh có thể giúp:

• Rút ngắn thời gian bảo trì.
• Giảm thời gian màn hình ngừng hoạt động.
• Thuận tiện cho đội ngũ kỹ thuật.
• Hỗ trợ vận hành các màn hình quy mô lớn.

Tần số quét và khả năng hiển thị

Bảng thông số hiện tại của sản phẩm ghi:

• Frame Frequency: ≥60Hz
• Refresh Frequency: ≥780Hz
• Grayscale: 65.536 mức
• Display Color: 16.777.216 màu.

Với các dự án cần quay phim, livestream hoặc sử dụng màn hình LED làm background sân khấu, LED123 sẽ căn cứ vào yêu cầu camera để tư vấn cấu hình receiving card, IC điều khiển và tần số quét phù hợp.

Lưu ý: Trang sản phẩm có một số thông tin không hoàn toàn thống nhất giữa phần mô tả và bảng thông số, đặc biệt về cấp bảo vệ IP, độ sáng và nhiệt độ hoạt động. Khi lập hồ sơ kỹ thuật hoặc báo giá chính thức, nên xác nhận lại theo datasheet của đúng phiên bản sản phẩm.

Ứng dụng của màn hình LED LED-3S Series

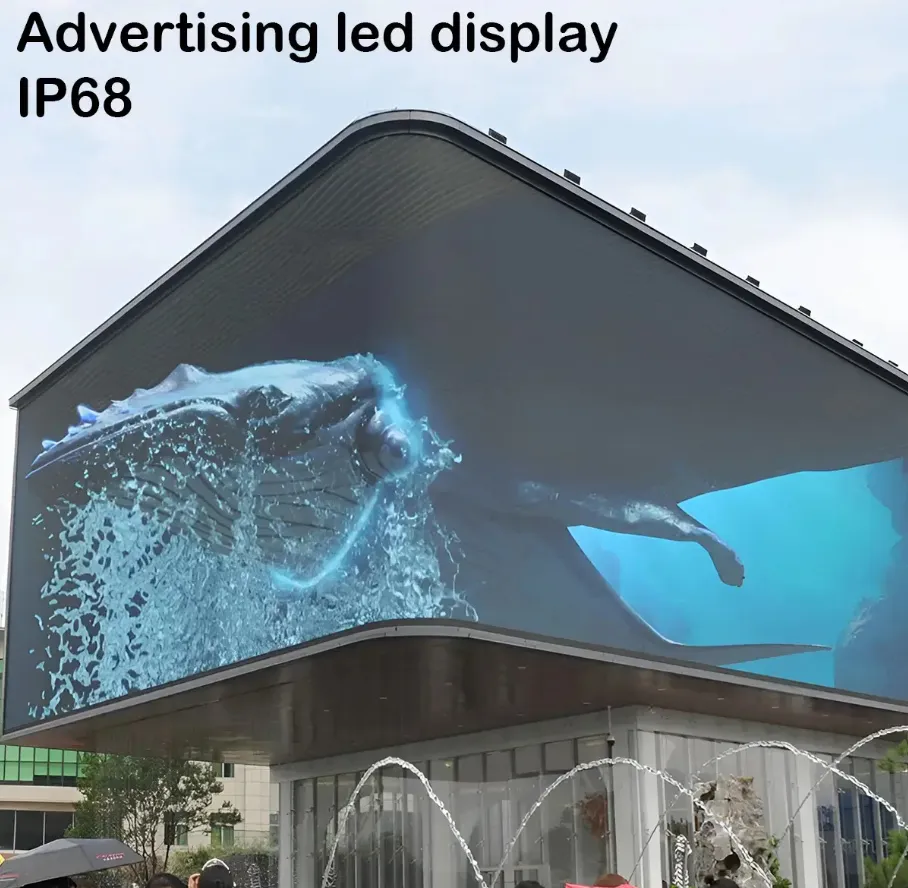

1. Màn hình LED quảng cáo ngoài trời

Đây là một trong những ứng dụng phù hợp nhất của LED-3S Series.

Có thể sử dụng tại:

• Mặt tiền tòa nhà.
• Trung tâm thương mại.
• Showroom.
• Siêu thị.
• Quảng trường.
• Khu vực giao thông.

2. Billboard LED

P8 và P10 có thể được xem xét cho các billboard LED có kích thước lớn và khoảng cách quan sát xa.

3. Màn hình LED mặt tiền

Cabinet nhôm và khả năng bảo trì trước/sau giúp có thể thiết kế nhiều phương án cho mặt tiền công trình.

4. Màn hình LED sân vận động

Góc nhìn rộng và khả năng hoạt động ngoài trời giúp sản phẩm có thể được ứng dụng trong các công trình thể thao tùy cấu hình.

5. Màn hình LED sự kiện

Độ sáng cao giúp màn hình phù hợp với một số chương trình tổ chức ngoài trời.

6. Màn hình LED công trình

Cabinet nhôm, khả năng chống chịu môi trường và nhiều pixel pitch cho phép sản phẩm được tùy biến theo từng công trình.

Nên chọn P6.67, P8 hay P10?

Việc lựa chọn pixel pitch nên dựa chủ yếu vào khoảng cách xem.

Đây là định hướng lựa chọn. Khoảng cách xem thực tế còn phụ thuộc kích thước màn hình, nội dung hiển thị và yêu cầu của công trình.

LED123 cung cấp màn hình LED LED-3S Series tại Việt Nam

LED123 – Công ty TNHH Thương mại và Dịch vụ Kim Ngân Việt Nam cung cấp các giải pháp màn hình LED trong nhà, màn hình LED ngoài trời, màn hình LED quảng cáo, màn hình LED sân khấu và màn hình LED công trình.

Đối với LED-3S Series, LED123 có thể tư vấn:

• Màn hình LED P6.67.
• Màn hình LED P8.
• Màn hình LED P10.
• Màn hình LED ngoài trời độ sáng cao.
• Màn hình LED quảng cáo.
• Billboard LED.
• Màn hình LED mặt tiền.
• Màn hình LED sân vận động.
• Màn hình LED sự kiện.
• Hệ thống điều khiển NovaStar.
• Kết cấu thép.
• Hệ thống điện.
• Lắp đặt và bảo trì.

LED123 có thể khảo sát thực tế để xác định kích thước màn hình, pixel pitch, độ sáng, kết cấu và hệ thống điều khiển phù hợp.

Báo giá màn hình LED LED-3S Series

Giá màn hình LED ngoài trời phụ thuộc vào:

• Pixel pitch.
• Diện tích màn hình.
• Số lượng cabinet.
• Độ sáng.
• Receiving card.
• Hệ thống điều khiển.
• Kết cấu thép.
• Hệ thống nguồn điện.
• Vận chuyển.
• Lắp đặt.
• Bảo hành và bảo trì.

Để nhận báo giá màn hình LED LED-3S Series, khách hàng nên cung cấp:

1. Kích thước màn hình.
2. Khoảng cách từ màn hình đến người xem.
3. Vị trí lắp đặt.
4. Hình ảnh công trình.
5. Trong nhà hay ngoài trời.
6. Yêu cầu về độ sáng.
7. Thời gian dự kiến triển khai.

LED123 sẽ tư vấn pixel pitch + kích thước + độ sáng + kết cấu + hệ thống điều khiển theo từng dự án.

Kết luận

Màn hình LED ngoài trời LED-3S Series là giải pháp được thiết kế cho các công trình cần độ sáng cao, cabinet nhôm, khả năng bảo trì linh hoạt và khả năng hoạt động trong môi trường ngoài trời.

Với cabinet 960 × 960 mm, module 480 × 320 mm, LED SMD 2727, các lựa chọn P6.67, P8 và P10, góc nhìn rộng, grayscale 65.536 mức và công suất được công bố trên trang sản phẩm, LED-3S Series có thể được sử dụng cho nhiều ứng dụng như quảng cáo ngoài trời, billboard LED, màn hình mặt tiền, sân vận động, sự kiện và công trình thương mại.

Lưu ý kỹ thuật: Trang LED-3S hiện có một số thông số không đồng nhất giữa phần mô tả và bảng thông số, đặc biệt là IP65/IP66/IP68 và độ sáng 7.500 so với 8.000–10.000 cd/m². Vì vậy, với hồ sơ thầu hoặc báo giá chính thức, LED123 nên yêu cầu nhà sản xuất xác nhận datasheet đúng model/pixel pitch trước khi chốt thông số.
